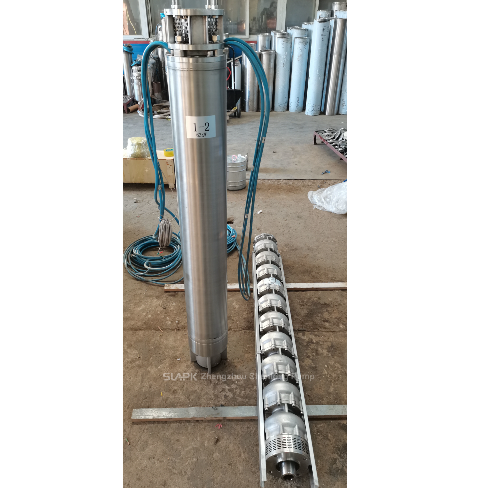

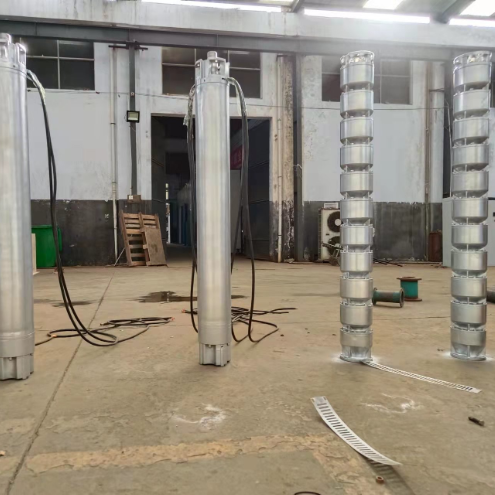

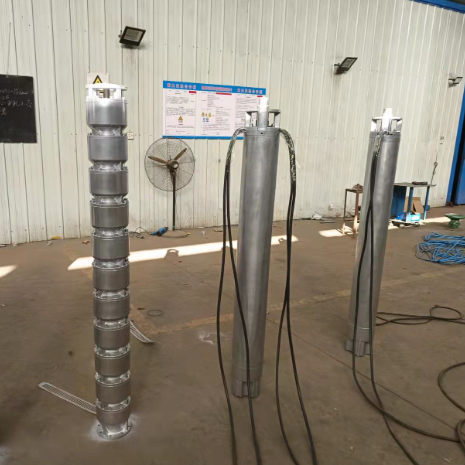

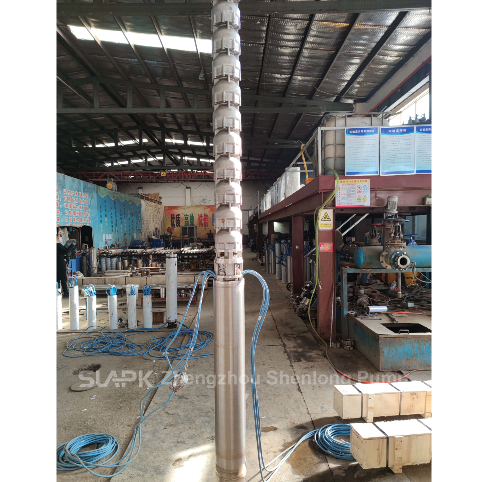

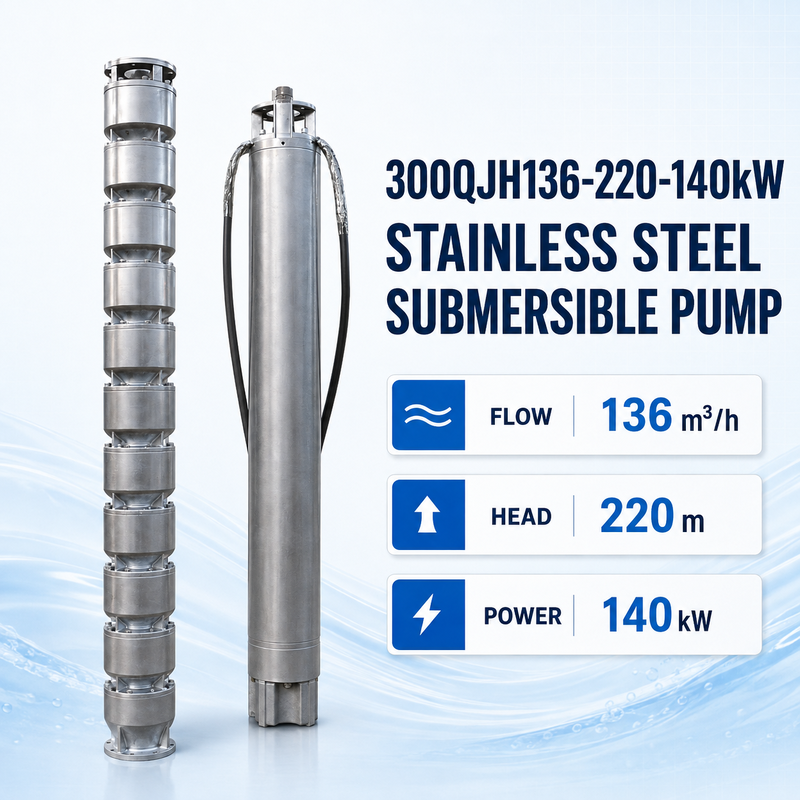

300QJH136-220-140kW স্টেইনলেস স্টিল সাবমার্সিবল পাম্প – 136 m³/h, 220 m হেড
300QJH136-220-140kW স্টেইনলেস স্টিল সাবমার্সিবল পাম্প একটি উচ্চ-হেড, মাল্টি-স্টেজ পাম্প যা কঠিন কাজের জন্য ডিজাইন করা হয়েছে। একটি 140 kW ওয়াটার-ফিলড সাবমার্সিবল মোটর দ্বারা চালিত, এটি জলের মধ্যে সম্পূর্ণ নিমজ্জিত অবস্থায় কাজ করে, যা এটিকে গভীর কূপের জল উত্তোলন, শিল্প জল সরবরাহ, খনি ডিওয়াটারিং, পৌর প্রকৌশল এবং অন্যান্য উচ্চ-হেড পাম্পিংয়ের প্রয়োজনীয়তার জন্য আদর্শ করে তোলে।
প্রযুক্তিগত স্পেসিফিকেশন
- মডেল: 300QJH136-220-140kW
- পাম্পের প্রকার: মাল্টিস্টেজ স্টেইনলেস স্টিল সাবমার্সিবল পাম্প
- রেটেড ফ্লো: 136 m³/h
- রেটেড হেড: 220 m
- মোটর পাওয়ার: 140 kW
- মোটর টাইপ: ওয়াটার-ফিলড সাবমার্সিবল মোটর
- ইনস্টলেশন: উল্লম্ব নিমজ্জিত ইনস্টলেশন
- পাওয়ার সাপ্লাই: থ্রি-ফেজ
- ভোল্টেজ ও ফ্রিকোয়েন্সি: প্রকল্পের প্রয়োজনীয়তা অনুযায়ী কনফিগার করা
- পাম্পের উপাদান: স্টেইনলেস স্টিল
- পাম্প করা মাধ্যম: জলের বিশ্লেষণের উপর ভিত্তি করে নিশ্চিত করা
চূড়ান্ত অপারেটিং পয়েন্ট উৎপাদনের আগে পাম্প পারফরম্যান্স কার্ভ এবং প্রকৃত সিস্টেম প্রতিরোধের সাথে পরীক্ষা করা উচিত।
উচ্চ-চাপের কাজের জন্য মাল্টিস্টেজ ডিজাইন
এই পাম্পটি 220 মিটার রেট করা হেডের জন্য প্রয়োজনীয় চাপ তৈরি করতে একাধিক ইম্পেলার স্টেজ ব্যবহার করে। এই কনফিগারেশনটি গভীর ইনস্টলেশন, উল্লেখযোগ্য উচ্চতার পার্থক্য বা দীর্ঘ ডিসচার্জ পাইপলাইন জড়িত প্রকল্পগুলির জন্য আদর্শ।
মোট ডাইনামিক হেড গণনা অন্তর্ভুক্ত:
- জলের স্তরের মধ্যে উল্লম্ব পার্থক্য
- পাম্পিংয়ের সময় ডাইনামিক জলের স্তর
- পাইপলাইন ঘর্ষণ ক্ষতি
- ভালভ, কনুই এবং ফিটিংগুলির মাধ্যমে ক্ষতি
- চূড়ান্ত ডিসচার্জ পয়েন্টে প্রয়োজনীয় চাপ
শুধুমাত্র কূপের গভীরতা অনুযায়ী নির্বাচিত একটি পাম্প অপর্যাপ্ত প্রবাহ সরবরাহ করতে পারে বা তার প্রস্তাবিত পারফরম্যান্স রেঞ্জের বাইরে কাজ করতে পারে।
স্টেইনলেস স্টিল উপাদান বিকল্প
পাম্প করা তরলের বৈশিষ্ট্য অনুসারে বিভিন্ন স্টেইনলেস স্টিল গ্রেড নির্বাচন করা যেতে পারে:
- SS304: সীমিত ক্ষয়কারী উপাদান সহ সাধারণ পরিষ্কার জলের অ্যাপ্লিকেশন
- SS316: শিল্প জলের অবস্থার জন্য উন্নত ক্ষয় প্রতিরোধ ক্ষমতা
- SS316L: কঠিন ক্ষয়কারী পরিবেশের জন্য কম-কার্বন স্টেইনলেস স্টিল
- ডুপ্লেক্স 2205: উচ্চ শক্তি এবং ক্লোরাইড প্রতিরোধ ক্ষমতা
- সুপার ডুপ্লেক্স 2507: গুরুতর সামুদ্রিক এবং উচ্চ-ক্লোরাইড অ্যাপ্লিকেশন
উপাদানের নির্বাচন ক্লোরাইড ঘনত্ব, pH মান, তরল তাপমাত্রা, দ্রবীভূত কঠিন পদার্থ এবং প্রয়োজনীয় অপারেটিং সময়ের উপর ভিত্তি করে হওয়া উচিত। একটি স্টেইনলেস স্টিল পাম্প স্বয়ংক্রিয়ভাবে সমুদ্রের জলের জন্য উপযুক্ত হিসাবে বর্ণনা করা উচিত নয় যদি না প্রকৃত জলের বিশ্লেষণ এবং উপাদানের গ্রেড সেই অ্যাপ্লিকেশনটিকে সমর্থন করে।
ওয়াটার-ফিলড সাবমার্সিবল মোটর
300QJH136-220-140kW পাম্পটি একটি ওয়াটার-ফিলড সাবমার্সিবল মোটর দিয়ে সজ্জিত। ইনস্টলেশনের আগে, অপারেটিং নির্দেশাবলী অনুসারে মোটরটি পরিষ্কার জল দিয়ে পূরণ করতে হবে।
অপারেশনের সময়, মোটরটি পর্যাপ্তভাবে নিমজ্জিত থাকতে হবে। চারপাশের জল অপরিহার্য শীতল সরবরাহ করে। শুষ্ক চালনা, অপর্যাপ্ত নিমজ্জন বা সীমিত জল সঞ্চালন অতিরিক্ত গরম এবং মোটর ক্ষতির কারণ হতে পারে।
অনুভূমিক ইনস্টলেশন বা একটি প্রশস্ত জলাধারে অপারেশনের জন্য, একটি কুলিং জ্যাকেট প্রয়োজন হতে পারে। পাম্প তৈরি করার আগে ইনস্টলেশন বিন্যাস পর্যালোচনা করা উচিত।
উপযুক্ত অ্যাপ্লিকেশন
- গভীর কূপের ভূগর্ভস্থ জল উত্তোলন
- শিল্প জল সরবরাহ
- পৌর জল-স্থানান্তর প্রকল্প
- খনি জল সরবরাহ এবং নিষ্কাশন
- জলাধার জল স্থানান্তর
- কাঁচা জল গ্রহণ ব্যবস্থা
- জল-শোধন সুবিধা
- উচ্চ-উচ্চতার জল স্থানান্তর
- কৃষি সেচ
- কুলিং-জল সঞ্চালন
- উপযুক্ত উপাদান গ্রেড সহ সমুদ্রের জল গ্রহণ
চূড়ান্ত উপযুক্ততা প্রকৃত তরল, ইনস্টলেশন কাঠামো এবং হাইড্রোলিক সিস্টেমের প্রয়োজনীয়তার উপর নির্ভর করে।
বৈদ্যুতিক এবং নিয়ন্ত্রণ কনফিগারেশন
মোটর ভোল্টেজ এবং ফ্রিকোয়েন্সি প্রকল্পের বৈদ্যুতিক সরবরাহের সাথে মিলতে হবে। উদ্ধৃতির আগে, নিশ্চিত করুন:
- রেটেড ভোল্টেজ
- ফ্রিকোয়েন্সি
- থ্রি-ফেজ পাওয়ার সাপ্লাই
- স্টার্ট করার পদ্ধতি
- তারের দৈর্ঘ্য
- ইনস্টলেশন দূরত্ব
- প্রয়োজনীয় বৈদ্যুতিক সুরক্ষা
140 kW মোটরের জন্য, স্থানীয় গ্রিড ক্ষমতা এবং অপারেটিং প্রয়োজনীয়তা অনুসারে নিয়ন্ত্রণ ব্যবস্থা নির্বাচন করা উচিত। উপলব্ধ কনফিগারেশনগুলির মধ্যে একটি সফট স্টার্টার বা ভেরিয়েবল-ফ্রিকোয়েন্সি কন্ট্রোল প্যানেল অন্তর্ভুক্ত থাকতে পারে।
নিয়ন্ত্রণ ব্যবস্থা ওভারলোড, ফেজ-লস, শর্ট-সার্কিট এবং শুষ্ক-চালনা সুরক্ষা প্রদান করবে যেখানে প্রকল্পের নকশা দ্বারা প্রয়োজন।
ইনস্টলেশন প্রয়োজনীয়তা
পাম্পটি সাধারণত উল্লম্বভাবে ইনস্টল করা হয় এবং সম্পূর্ণ নিমজ্জিত অবস্থায় কাজ করতে হবে। ইনস্টলেশনের আগে, যাচাই করুন:
- কূপ বা ইনস্টলেশনের ব্যাস
- স্থির জলের স্তর
- গতিশীল জলের স্তর
- ন্যূনতম নিমজ্জন
- পাম্প-সেটের দৈর্ঘ্য
- ডিসচার্জ-পাইপের আকার
- লিফটিং এবং সাপোর্ট ব্যবস্থা
- পাওয়ার-কেবল রাউটিং
- নন-রিটার্ন ভালভের অবস্থান
পাম্পটি ব্লক করা ইনলেট, ভুল ফেজ সিকোয়েন্স, অপর্যাপ্ত নিমজ্জন বা বন্ধ ডিসচার্জ ভালভ সহ কাজ করা উচিত নয়।
পাম্প নির্বাচনের জন্য প্রয়োজনীয় তথ্য
এই মডেলটি আপনার অ্যাপ্লিকেশনের জন্য উপযুক্ত কিনা তা নিশ্চিত করতে, অনুগ্রহ করে সরবরাহ করুন:
- প্রয়োজনীয় ফ্লো m³/h এ
- প্রয়োজনীয় মোট ডাইনামিক হেড
- তরলের প্রকার এবং জলের বিশ্লেষণ
- স্থির এবং গতিশীল জলের স্তর
- ইনস্টলেশন গভীরতা
- পাইপলাইনের ব্যাস এবং দৈর্ঘ্য
- ভোল্টেজ, ফ্রিকোয়েন্সি এবং ফেজ
- প্রয়োজনীয় স্টেইনলেস স্টিল গ্রেড
- তারের দৈর্ঘ্য
- দৈনিক অপারেটিং ঘন্টা
- কন্ট্রোল-প্যানেলের প্রয়োজনীয়তা
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
300QJH136-220-140kW পাম্পের রেট করা প্যারামিটারগুলি কী কী?
রেট করা অপারেটিং পয়েন্ট হল 136 m³/h ফ্লো এবং 220 m হেড। পাম্পটি একটি 140 kW সাবমার্সিবল মোটর দ্বারা চালিত।
220 মিটার হেড কি ইনস্টলেশন গভীরতার সমান?
না। রেট করা হেড পাম্প দ্বারা উত্পন্ন চাপকে বোঝায়। ইনস্টলেশন গভীরতা মোট ডাইনামিক হেড গণনার একটি কারণ মাত্র।
কী স্টেইনলেস স্টিল উপাদান উপলব্ধ?
তরল এবং ক্ষয় অবস্থার উপর নির্ভর করে পাম্পটি SS304, SS316, SS316L, ডুপ্লেক্স 2205 বা সুপার ডুপ্লেক্স 2507 এ কনফিগার করা যেতে পারে।
পাম্পটি কি সমুদ্রের জলের জন্য ব্যবহার করা যেতে পারে?
এটি শুধুমাত্র তখনই সমুদ্রের জলের জন্য ব্যবহার করা যেতে পারে যখন জলের বিশ্লেষণের উপর ভিত্তি করে উপাদান নির্বাচন করা হয়। ক্লোরাইড ঘনত্ব এবং তাপমাত্রার উপর ভিত্তি করে SS316L, ডুপ্লেক্স 2205 বা সুপার ডুপ্লেক্স 2507 মূল্যায়ন করা যেতে পারে।
ভোল্টেজ এবং ফ্রিকোয়েন্সি কি কাস্টমাইজ করা যায়?
হ্যাঁ। গ্রাহকের সাইট পাওয়ার সাপ্লাই অনুযায়ী ভোল্টেজ এবং ফ্রিকোয়েন্সি কনফিগার করা যেতে পারে। এই বৈদ্যুতিক প্যারামিটারগুলি উৎপাদনের আগে নিশ্চিত করতে হবে।
