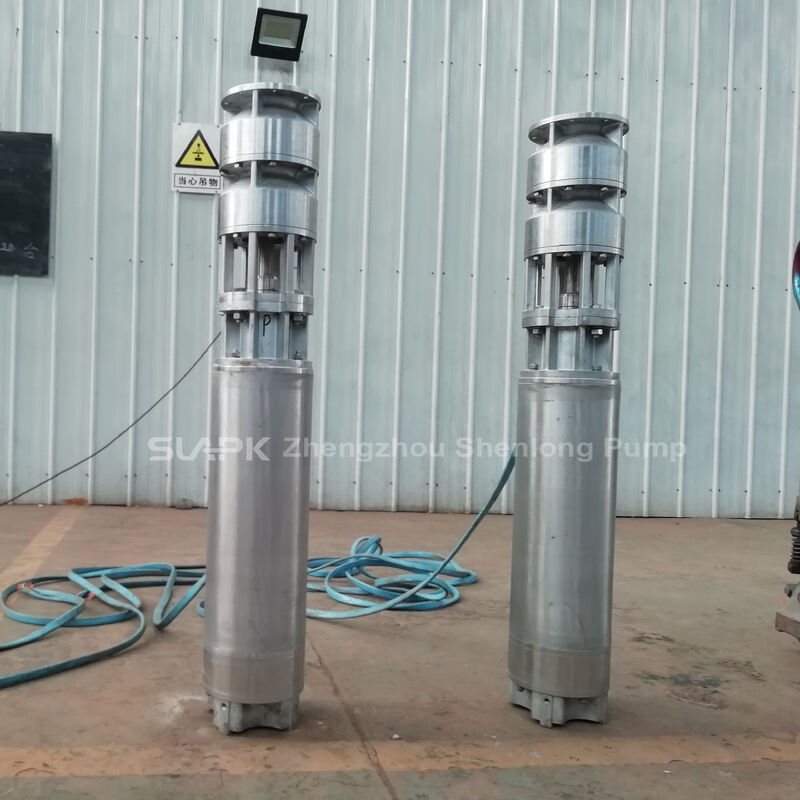

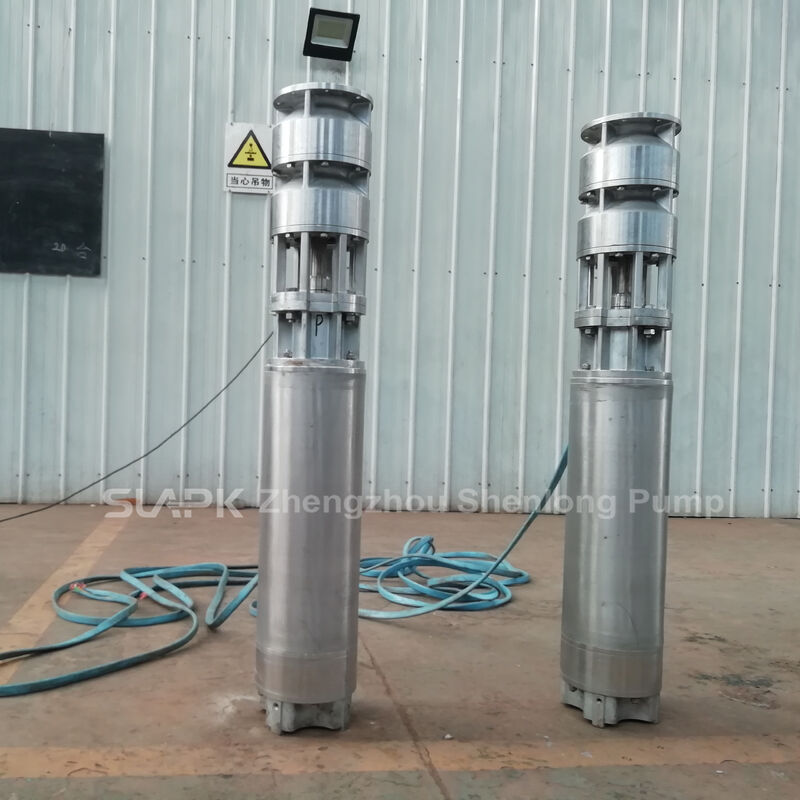

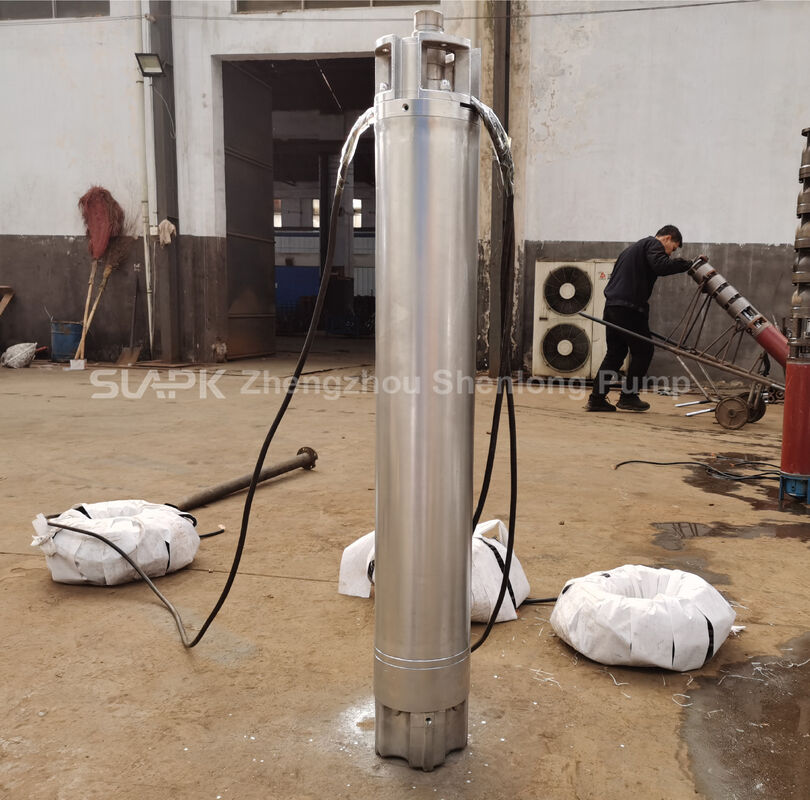

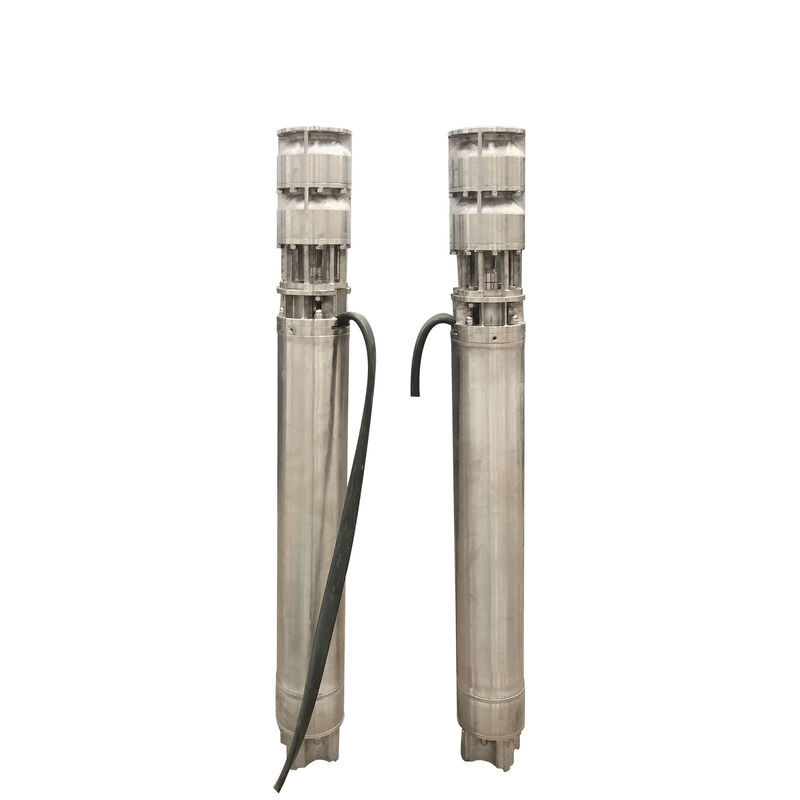

QJH সিরিজ ৩০৪ স্টেইনলেস স্টিল ডিপ ওয়েল সাবমার্সিবল পাম্প, ১৫০ মিটার হেড এবং ৭০-২৩০ ঘনমিটার/ঘন্টা ফ্লো সহ

QJH সিরিজ হল উচ্চ প্রবাহ, উচ্চ মাথা জল সরবরাহ এবং নিষ্কাশন প্রকল্পের জন্য উল্লম্ব বহু-স্তরীয় গভীর পুঁজ নিমজ্জন পাম্পগুলির একটি পরিসীমা। ছয়টি মডেল 70 থেকে 230 মি 3 / ঘন্টা পর্যন্ত নামমাত্র প্রবাহকে কভার করে।প্রতিটি মডেলের নামমাত্র মাথা 150 মিটারসমস্ত মডেল একটি তিন-ফেজ 380V 50Hz শক্তি সরবরাহ ব্যবহার করে।

এই পাম্প সেটগুলি 304 স্টেইনলেস স্টিল ব্যবহার করে এবং এই উপাদানটির সাথে সামঞ্জস্যপূর্ণ পরিষ্কার জল এবং হালকা ক্ষয়কারী জলগুলির জন্য ডিজাইন করা হয়েছে।পাম্প এবং ডুবন্ত মোটর পৃষ্ঠ প্রাইমিং ছাড়া জলের অধীনে কাজ করে, ভূগর্ভস্থ স্থান এবং অপারেটিং গোলমাল হ্রাস করতে সহায়তা করে। সাধারণ দায়িত্বগুলির মধ্যে রয়েছে গভীর কূপের নিষ্কাশন, শিল্প সরবরাহ, কৃষি সেচ, খনি ড্রেনেশন,ট্যাংক ভর্তি এবং দীর্ঘ দূরত্বের জল স্থানান্তর.

70 থেকে 230 মি 3 / ঘন্টা পর্যন্ত নামমাত্র প্রবাহগুলি বিভিন্ন সংগ্রহের পরিমাণ, সুবিধাদির চাহিদা এবং পাইপলাইন ক্ষমতা সমর্থন করে।150 মিটার একটি সাধারণ নামমাত্র মাথা অনুরূপ চাপ প্রয়োজনীয়তা আছে যে প্রকল্পের মধ্যে মডেল তুলনা সহজতর.

গ্রেড 304 স্টেইনলেস স্টীল সামঞ্জস্যপূর্ণ পানিতে ভাল সাধারণ জারা প্রতিরোধের এবং যান্ত্রিক শক্তি প্রদান করে। তাপমাত্রা, পিএইচ, ক্লোরাইড ঘনত্ব,দ্রবীভূত পদার্থ এবং অন্যান্য ক্ষয়কারী উপাদান.

একাধিক ইম্পেলার পর্যায়গুলি তরল চাপকে ধীরে ধীরে বৃদ্ধি করে, গভীর উত্তোলন, দীর্ঘ দূরত্বের স্থানান্তর এবং উল্লেখযোগ্য আউটলেট চাপের প্রয়োজন এমন সিস্টেমগুলিকে সমর্থন করে।শেষ ডিউটি পয়েন্ট উভয় পাম্প বক্ররেখা এবং সিস্টেম বক্ররেখা বিরুদ্ধে যাচাই করা উচিত.

ছয়টি মডেলেরই ৩৮০ ভোল্টের ৫০ হার্জ পাওয়ার আছে।স্টার্টিং পদ্ধতি এবং সুরক্ষা সেটিংস অবশ্যই মোটর নাম্বার 45-160 kW এবং সাইটের বৈদ্যুতিক নেটওয়ার্কের ধারণক্ষমতার সাথে মিলতে হবে.

পাম্প এবং মোটর পানির স্তরের নীচে কাজ করে, পৃষ্ঠের প্রাইমিং দূর করে এবং পৃষ্ঠের বিন্যাসকে সহজ করে তোলে। মোটরটি অতিক্রম করে নির্দিষ্ট নিমজ্জন এবং শীতল প্রবাহ সর্বদা বজায় রাখা উচিত।

• গভীর কূপের ভূগর্ভস্থ জলের সংগ্রহ এবং অপরিশোধিত জলের স্থানান্তর
• পৌরসভা, শিল্প উদ্যান এবং কারখানার জল সরবরাহ
• কৃষি সেচ এবং স্প্রিংকলার সিস্টেম
• খনি খনি এবং নির্মাণের পানি অপসারণ
• ট্যাংক, স্টোরেজ ট্যাঙ্ক এবং উচ্চতর ট্যাঙ্ক ভরাট
• দীর্ঘ দূরত্বের পানি পরিবহন এবং নেটওয়ার্ক বৃদ্ধি
• ইন্ডাস্ট্রিয়াল সার্কুলার ওয়াটার 304 স্টেইনলেস স্টীলের সাথে সামঞ্জস্যপূর্ণ

মাঝারি ধারণক্ষমতা গভীর-পুকুর উত্তোলন, সেচ এবং শিল্প পুনর্নির্মাণ জল দায়িত্ব প্রয়োজন প্রায় 70 m3 / ঘন্টা জন্য উপযুক্ত। এর কম মিলে যাওয়া ক্ষমতা স্থিতিশীল সঙ্গে প্রকল্প উপযুক্ত,মাঝারি চাহিদা.

মাঝারি জল স্টেশন, সেচ সিস্টেম এবং কারখানার জল সরবরাহের জন্য 90 মি 3 / ঘন্টা নামকরণ করুন। নিশ্চিত করুন যে টেকসই কূপের ফলন প্রত্যাশিত পাম্পিং হারের চেয়ে কম নয়।

শিল্প সরবরাহ, অপরিশোধিত জল স্থানান্তর এবং জল সংরক্ষণ প্রকল্প সহ 150 মিটার মাথা থেকে 115 মি 3 / ঘন্টা কাছাকাছি দায়িত্বের জন্য ডিজাইন করা হয়েছে।এটি ইঞ্জিনিয়ারিং রিভিউ পরে একটি সমান্তরাল বিন্যাসে একটি প্রধান পাম্প বা এক ইউনিট হিসাবে ব্যবহার করা যেতে পারে.

উচ্চ ক্ষমতার গভীর কূপ উত্তোলন, খনির জল সিস্টেম এবং দীর্ঘ পাইপলাইনগুলির জন্য 90 কিলোওয়াট মোটর সহ 140 মি 3 / ঘন্টা নামমাত্র। বৈদ্যুতিক নকশা বিশেষভাবে স্টার্ট বর্তমান যাচাই করা উচিত,ভোল্টেজ ড্রপ এবং মোটর সুরক্ষা.

কেন্দ্রীভূত সরবরাহ, কৃষি জল প্রকল্প এবং প্রায় 170 m3 / h প্রয়োজন বড় শিল্প দায়িত্ব জন্য ডিজাইন করা হয়। পাম্প ব্যাসার্ধ, borehole খালি নিশ্চিত,অর্ডার দেওয়ার আগে তারের স্থান এবং উত্তোলনের অবস্থা.

এই গ্রুপের সর্বোচ্চ প্রবাহের মডেলটি 230 মি 3 / ঘন্টা কাছাকাছি বড় বিচ্ছিন্নতা এবং স্থানান্তর সিস্টেমের জন্য ডিজাইন করা হয়েছে। এর 160 kW মোটরটি ট্রান্সফরমার ক্ষমতা, স্টার্ট পদ্ধতি,তারের আকার এবং সুরক্ষা.

ডুবন্ত মোটরটি শ্যাফ্ট এবং মাল্টিস্টেজ ইম্পেলারগুলি চালিত করে। জল ইনপুটের মাধ্যমে প্রবেশ করে এবং ধারাবাহিক ইম্পেলার এবং ডিফুজার পর্যায়ে যাওয়ার সাথে সাথে চাপ অর্জন করে।তারপর এটি স্রাবের মধ্য দিয়ে প্রবাহিত হয়কারণ সম্পূর্ণ ইউনিট পানির নিচে কাজ করে এবং আশেপাশের তরল মোটর শীতল করতে অবদান রাখে, ভাল গতি,ন্যূনতম নিমজ্জন এবং স্টার্ট ফ্রিকোয়েন্সি প্রস্তুতকারকের প্রয়োজনীয়তা মেনে চলতে হবে.

150 মিটার নামমাত্র মাথা মোট কূপ গভীরতার সমান নয়। মোট গতিশীল মাথা সাধারণত অন্তর্ভুক্তঃ

• ডায়নামিক জল স্তর থেকে নিষ্কাশন বিন্দু পর্যন্ত উল্লম্ব উত্তোলন
• আউটলেট বা ডাউনস্ট্রিম সিস্টেমে প্রয়োজনীয় অবশিষ্ট চাপ
• রিজার পাইপ এবং পৃষ্ঠ পাইপলাইনে ঘর্ষণের ক্ষতি
• কব্জি, ভালভ, নন-রিটার্ন ভালভ এবং ফিটিংয়ের মাধ্যমে স্থানীয় ক্ষতি

প্রকৃত অপারেটিং পয়েন্ট যাচাই করার জন্য গণনা করা সিস্টেম বক্ররেখাটি পাম্প বক্ররেখার সাথে তুলনা করা উচিত। শুধুমাত্র কূপের গভীরতা বা মোটর শক্তি দ্বারা নির্বাচন করা অপর্যাপ্ত প্রবাহের ফলাফল হতে পারে,অতিরিক্ত শক্তি খরচ, অতিরিক্ত লোড বা অস্থির অপারেশন।

গ্রেড 304 অনেক পরিষ্কার জল এবং হালকা ক্ষয়কারী জল দায়িত্বের জন্য উপযুক্ত, কিন্তু এটি সর্বজনীন নয়। উচ্চ ক্লোরাইড সামগ্রীযুক্ত জল, সমুদ্রের জল, শক্তিশালী অ্যাসিড বা ক্ষারীয়,উচ্চ তাপমাত্রা তরল এবং অত্যন্ত abrasive কঠিন প্রয়োজন হতে পারে 316, 316L, ডুপ্লেক্স স্টেইনলেস স্টীল বা অন্য বিশেষায়িত উপাদান। একটি সম্পূর্ণ জল বিশ্লেষণ প্রদান এবং নির্বাচন করার আগে লিখিত উপাদান নিশ্চিতকরণ পেতে।

• প্রয়োজনীয় প্রবাহ এবং মোট গতিশীল মাথা
• পরিমাপকৃত গর্তের অভ্যন্তরীণ ব্যাসার্ধ, গর্তের গভীরতা, স্ট্যাটিক স্তর এবং গতিশীল স্তর
• টেকসই কূপ ফলন এবং মৌসুমী পরিবর্তন
• পাম্প সেটিং গভীরতা পরিকল্পনা
• স্রাব উচ্চতা, পাইপ দৈর্ঘ্য, পাইপ ব্যাসার্ধ এবং ভালভ বিন্যাস
• তাপমাত্রা, পিএইচ, ক্লোরাইডের মাত্রা, বালির পরিমাণ এবং সম্পূর্ণ পানির বিশ্লেষণ
• তিন-ফেজ 380V 50Hz নেটওয়ার্ক ক্ষমতা এবং অনুমোদিত স্টার্ট বর্তমান
• ক্রমাগত বা বিরতিপূর্ণ কাজ, দৈনিক অপারেটিং ঘন্টা এবং শুরু ফ্রিকোয়েন্সি
• কন্ট্রোল প্যানেল, ক্যাবল, রিজার পাইপ, সেন্সর, খুচরা যন্ত্রাংশ এবং সার্টিফিকেশনগুলির জন্য প্রয়োজনীয়তা

• ইনস্টলেশনের আগে খনির অভ্যন্তরীণ ব্যাসার্ধ, সরলতা, সর্বাধিক পাম্প সেট ব্যাসার্ধ এবং ক্যাবল ফাঁকা নিশ্চিত করুন।
• পাম্পে প্রবেশকারী ক্ষয়কারী বালি এবং আবর্জনা হ্রাস করার জন্য নতুন কূপগুলি তৈরি করুন এবং পুঙ্খানুপুঙ্খভাবে ফ্লাশ করুন।
• সঠিকভাবে রেটযুক্ত রিজার পাইপ, উত্তোলন সরঞ্জাম এবং জলরোধী তারের জয়েন্ট ব্যবহার করুন। কখনই পাম্পটি তার পাওয়ার তারের দ্বারা উত্তোলন বা স্থগিত করবেন না।
• অপারেটিং ওয়াটার লেভেল নির্দিষ্ট ন্যূনতম নিমজ্জনের উপরে রাখুন এবং মোটরের চারপাশে কার্যকর শীতল প্রবাহ বজায় রাখুন।
• মোটর রেটিং এবং গ্রিডের অবস্থার উপর নির্ভর করে সরাসরি-লাইন, নরম-স্টার্ট, নিম্ন-ভোল্টেজ বা সামঞ্জস্যপূর্ণ পরিবর্তনশীল-ফ্রিকোয়েন্সি স্টার্ট নির্বাচন করুন।
• প্রয়োজন অনুসারে শর্ট সার্কিট, ওভারলোড, ফেজ-হারা, আন্ডার-ভোল্টেজ, ওভার-ভোল্টেজ, ড্রাই-রান এবং ফুটো সুরক্ষা প্রদান করুন।
• প্রাথমিক স্টার্টআপের পর ভোল্টেজ, বর্তমান, চাপ, প্রবাহ, কম্পন এবং নির্গত পানির বালির পরিমাণ রেকর্ড করুন।
• যোগ্য কর্মীদের ম্যানুয়াল এবং স্থানীয় নিয়ম অনুযায়ী ইনস্টলেশন, তারের, কমিশনিং এবং রক্ষণাবেক্ষণ সম্পন্ন করতে হবে।

হ্যাঁ, সরবরাহিত মডেলের তথ্যের উপর ভিত্তি করে, ছয়টি মডেলের নামমাত্র মাথা 150 মিটার, যখন নামমাত্র প্রবাহ এবং মিলিত শক্তি ভিন্ন।প্রকৃত অপারেটিং প্রবাহ এবং মাথা এখনও পাম্প বক্ররেখা এবং সিস্টেম প্রতিরোধের উপর নির্ভর করে.

এটি কেবলমাত্র মডেল থেকে অনুমান করা উচিত নয়। মডেল সংজ্ঞা এবং প্রকৃত পাম্প ব্যাসার্ধগুলি পরিবর্তিত হতে পারে, এবং তারের, জয়েন্ট এবং ইনস্টলেশন ক্লিয়ারেন্সের জন্যও স্থান প্রয়োজন।পরিমাপিত ড্রিল হোল ব্যাসার্ধ প্রদান করুন এবং অনুমোদিত মাত্রিক অঙ্কন নিশ্চিত করুন.

সাধারণভাবে, একটি বিশেষ প্রকৌশল পর্যালোচনা ছাড়া 304 গ্রেড সমুদ্রের জলের জন্য ব্যবহার করা উচিত নয়। ক্লোরাইডগুলি গর্ত এবং ফাটল ক্ষয় হতে পারে। 316L বিবেচনা করুন,ডুপ্লেক্স স্টেইনলেস স্টীল বা অন্য সমুদ্র-জল প্রতিরোধী উপাদান, এবং সিলিং, ক্যাবল এবং মোটর নির্মাণ পর্যালোচনা।

একটি VFD শুধুমাত্র নিশ্চিত হওয়ার পরে মূল্যায়ন করা যেতে পারে যে মোটর উপযুক্ত। সর্বনিম্ন ফ্রিকোয়েন্সি, ত্বরণ এবং হ্রাস, শীতল গতি,আউটপুট ফিল্টারিং এবং মোটর সুরক্ষা সঠিকভাবে সেট করা উচিতড্রাইভ ক্ষমতা এবং তারের দৈর্ঘ্যও বিবেচনা করা উচিত।

সর্বাধিক প্রবাহকে অবিচ্ছিন্ন অপারেটিং পয়েন্ট হিসাবে ব্যবহার করার পরিবর্তে প্রয়োজনীয় ডিউটি পয়েন্ট এবং অনুমোদিত পাম্প বক্ররেখা থেকে নির্বাচন করুন।কার্যকারিতা বিবেচনা করে নির্বাচিত শুল্ক অনুমোদিত পরিসরের মধ্যে থাকা উচিত, পাওয়ার মার্জিন এবং টেকসই কূপ ফলন।

লক্ষ্য প্রবাহ, মোট মাথা, borehole তথ্য, জল বিশ্লেষণ, পাইপলাইন বিবরণ, ক্ষমতা অবস্থার এবং ইনস্টলেশন প্রয়োজনীয়তা প্রদান করুন। সরবরাহকারী তারপর মডেল, উপাদান, মোটর,একটি প্রযুক্তিগত প্রস্তাব এবং দর প্রকাশের আগে নিয়ন্ত্রণ এবং আনুষাঙ্গিক.
