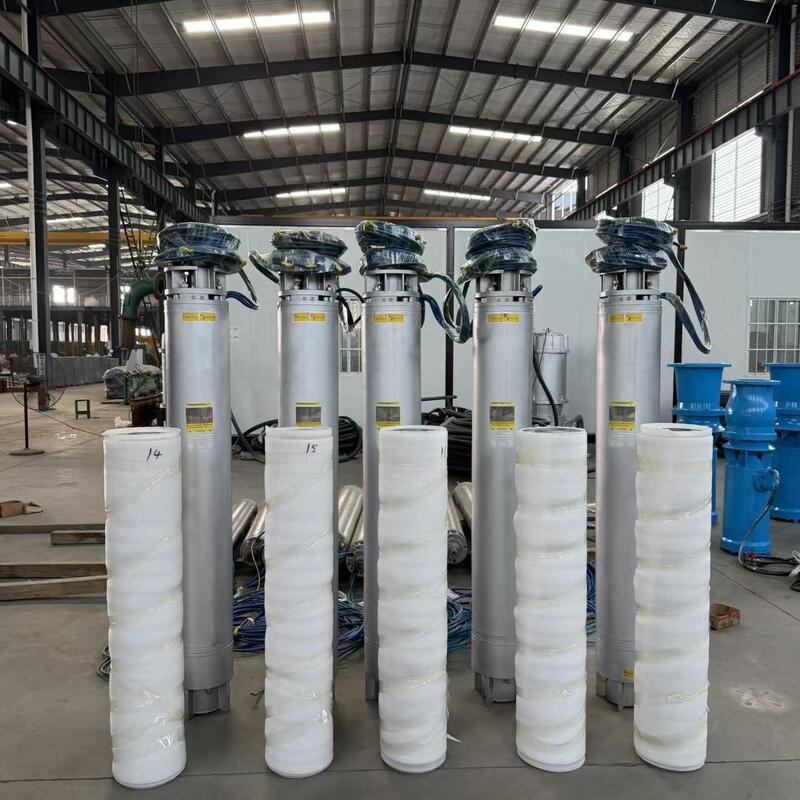

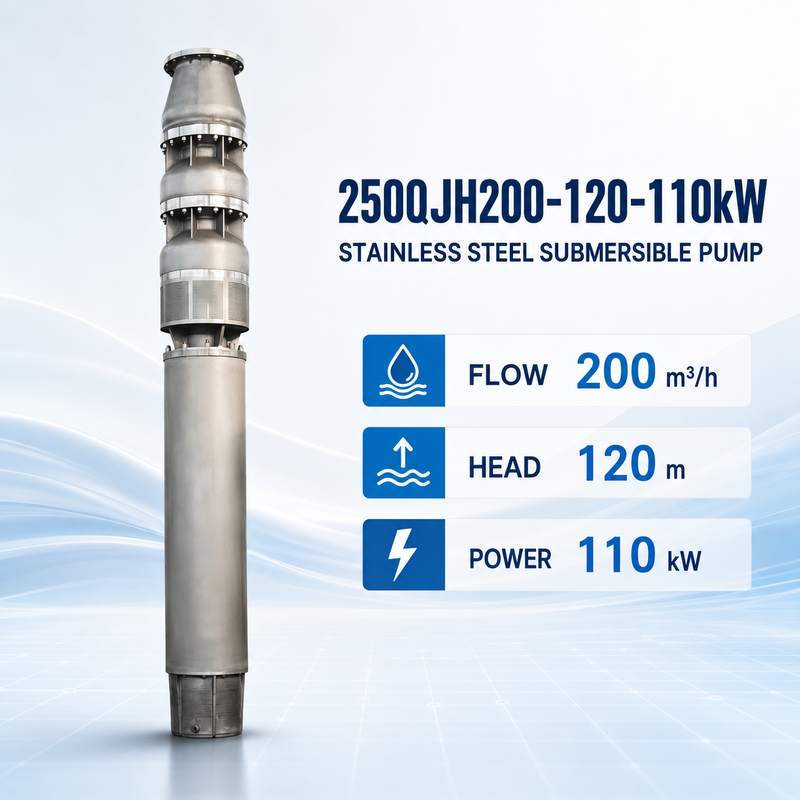

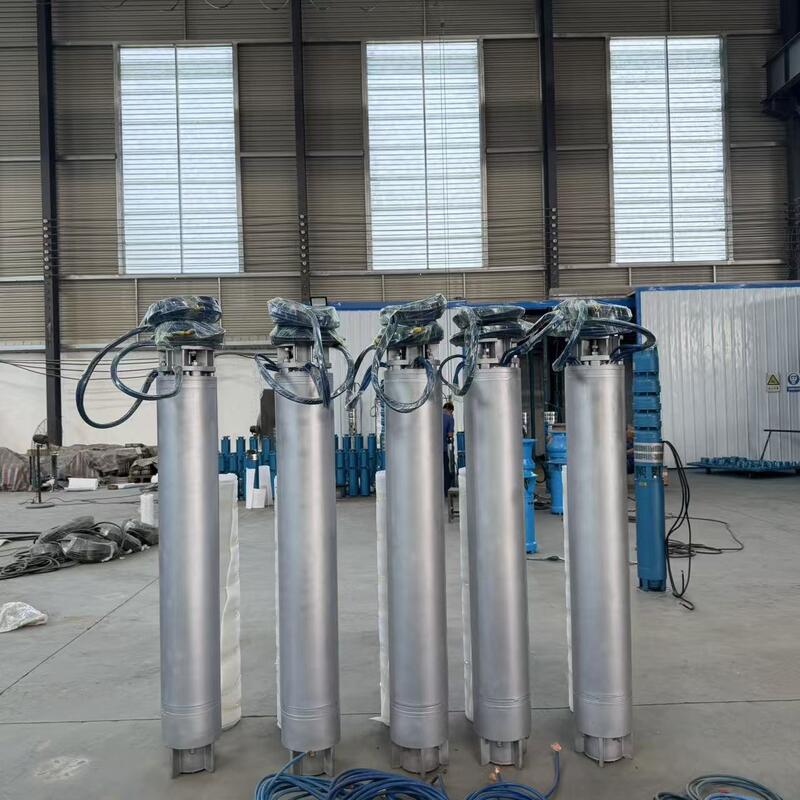

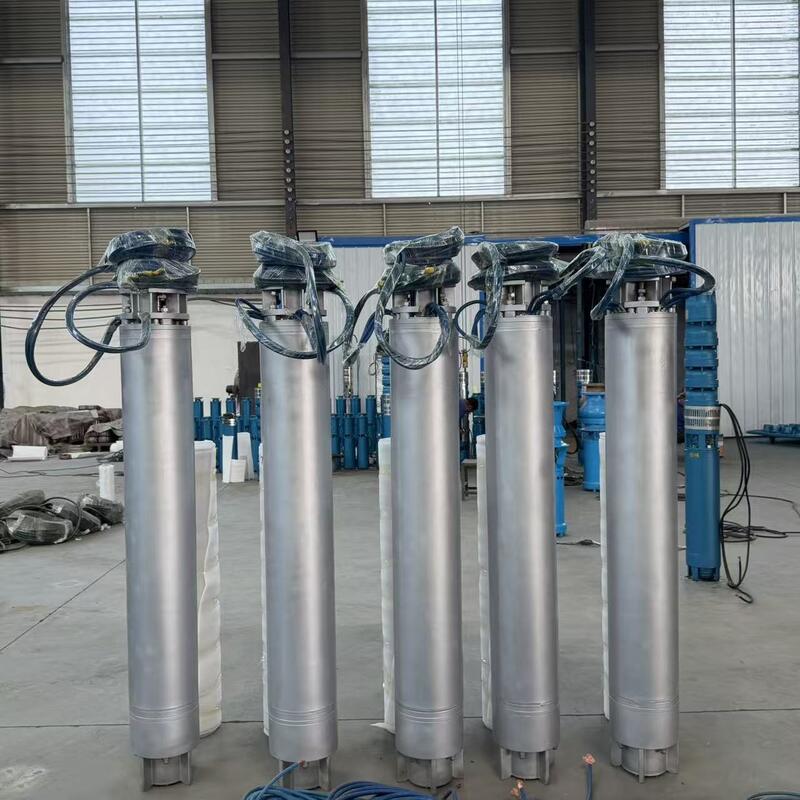

250QJH200-120-110kW স্টেইনলেস স্টীল উচ্চ মাথা জল স্থানান্তর জন্য ডুবন্ত পাম্প
দ্য250QJH200-120-110kW স্টেইনলেস স্টীল ডুবন্ত পাম্পএকটি মাল্টি-স্টেজ পাম্প যা জল স্থানান্তর সিস্টেমের জন্য ডিজাইন করা হয়েছে যার জন্য একটি নামমাত্র প্রবাহ প্রয়োজন200 মি 3 / ঘন্টাএবং একটি রেট মাথা১২০ মিটার.১১০ কিলোওয়াট ডুবন্ত মোটর, এটি গভীর কূপ জল সরবরাহ, জলাধার স্থানান্তর, শিল্প জল সিস্টেম, পৌর প্রকল্প এবং অন্যান্য অ্যাপ্লিকেশন যেখানে উচ্চ প্রবাহ এবং উচ্চ নিষ্কাশন চাপ প্রয়োজন জন্য উপযুক্ত।
এর স্টেইনলেস স্টীল নির্মাণ প্রচলিত ঢালাই লোহা পাম্প তুলনায় বর্ধিত জারা প্রতিরোধের প্রদান করে।তারের দৈর্ঘ্য এবং নিয়ন্ত্রণ পদ্ধতি তরল রচনা এবং প্রকল্পের অবস্থার অনুযায়ী কনফিগার করা যেতে পারে.
টেকনিক্যাল স্পেসিফিকেশন
| স্পেসিফিকেশন | বিস্তারিত |
|---|
| প্রোডাক্ট মডেল | 250QJH200-120-110kW |
| পাম্পের ধরন | মাল্টি স্টেজ স্টেইনলেস স্টীল ডুবন্ত পাম্প |
| নামমাত্র প্রবাহ | 200 মি 3 / ঘন্টা |
| নামমাত্র মাথা | ১২০ মিটার |
| মোটর শক্তি | ১১০ কিলোওয়াট |
| ইনস্টলেশন | উল্লম্ব নিমজ্জিত ইনস্টলেশন |
| পাওয়ার সাপ্লাই | প্রকল্প ভোল্টেজ এবং ফ্রিকোয়েন্সি অনুযায়ী কনফিগার করা তিন-ফেজ |
| পাম্প উপাদান | স্টেইনলেস স্টীল |
| মোটর প্রকার | জল ভরা ডুবন্ত মোটর |
| অপারেটিং পদ্ধতি | সাইটের অবস্থার উপর ভিত্তি করে অবিচ্ছিন্ন বা বিরতিপূর্ণ অপারেশন |
| কাস্টমাইজেশন | উপাদান, ভোল্টেজ, ফ্রিকোয়েন্সি, ক্যাবল এবং কন্ট্রোল প্যানেল |
একটি অর্ডার নিশ্চিত করার আগে পাম্প পারফরম্যান্স কার্ভ এবং প্রকৃত সিস্টেম প্রতিরোধের সাথে নামমাত্র অপারেটিং পয়েন্টটি যাচাই করা উচিত।
হাই-হেড পাম্পিংয়ের জন্য মাল্টিস্টেজ ডিজাইন
250QJH200-120-110kW একটি 120 মিটার নামমাত্র মাথা জন্য প্রয়োজনীয় চাপ উত্পাদন করতে একাধিক impeller পর্যায় ব্যবহার করে।এই কাঠামোটি এমন প্রকল্পের জন্য উপযুক্ত যেখানে পানির একটি উল্লেখযোগ্য উল্লম্ব দূরত্ব বা একটি দীর্ঘ নিষ্কাশন পাইপলাইন মাধ্যমে স্থানান্তরিত করা আবশ্যক.
প্রকৃত মোট গতিশীল মাথা অন্তর্ভুক্ত করা উচিতঃ
- পানির স্তরের মধ্যে উল্লম্ব পার্থক্য
- ডিসচার্জ পাইপ ঘর্ষণ
- ভ্যালভ, কব্জি এবং ফিটিং থেকে ক্ষতি
- ডিসচার্জ পয়েন্টে প্রয়োজনীয় চাপ
- অপারেটিং ওয়াটার লেভেলের পরিবর্তন
শুধুমাত্র উল্লম্ব উচ্চতা অনুযায়ী একটি পাম্প নির্বাচন করার ফলে অপর্যাপ্ত প্রবাহ বা অত্যধিক মোটর লোড হতে পারে।
স্টেইনলেস স্টীল উপাদান বিকল্প
পানির গুণমান এবং জারা অবস্থার উপর নির্ভর করে পাম্পটি বিভিন্ন স্টেইনলেস স্টিলের উপকরণ দিয়ে কনফিগার করা যেতে পারে। উপলভ্য উপকরণগুলির মধ্যে নিম্নলিখিতগুলি অন্তর্ভুক্ত হতে পারেঃ
- সাধারণ বিশুদ্ধ পানির জন্য SS304
- এসএস ৩১৬ বা এসএস ৩১৬এল উন্নত ক্ষয় প্রতিরোধের জন্য
- আরো চাহিদাপূর্ণ ক্লোরাইড পরিবেশের জন্য ডুপ্লেক্স 2205
- গুরুতর সামুদ্রিক বা উচ্চ ক্লোরাইড অবস্থার জন্য সুপার ডুপ্লেক্স 2507
ক্লোরাইড ঘনত্ব, পিএইচ, তাপমাত্রা, দ্রবীভূত কঠিন পদার্থ এবং প্রত্যাশিত অপারেটিং সময় সহ প্রকৃত তরল ডেটা ব্যবহার করে সঠিক উপাদান নির্বাচন করা উচিত।"স্টেইনলেস স্টিল" স্বয়ংক্রিয়ভাবে সমুদ্রের জল বা রাসায়নিক অ্যাপ্লিকেশনের জন্য উপযুক্ত হিসাবে ব্যাখ্যা করা উচিত নয়.
জল ভরা ডুবন্ত মোটর
পাম্প একটি দ্বারা চালিত হয়জল ভরা ডুবন্ত মোটর. অপারেশনের আগে, ইনস্টলেশন নির্দেশাবলী অনুযায়ী মোটরটি পরিষ্কার পানি দিয়ে ভরাট করা উচিত।
মোটরটি সঠিকভাবে নিমজ্জিত থাকতে হবে যাতে চারপাশের জল শীতল করতে সহায়তা করতে পারে।মোটর হাউজের চারপাশে পর্যাপ্ত পরিমাণে জল প্রবাহ বজায় রাখতে একটি শীতল জ্যাকেট প্রয়োজন হতে পারে.
ভোল্টেজ, ফ্রিকোয়েন্সি, স্টার্টিং পদ্ধতি এবং তারের আকার স্থানীয় বিদ্যুৎ সরবরাহ এবং ইনস্টলেশন দূরত্ব অনুযায়ী নিশ্চিত করা উচিত।
সাধারণ অ্যাপ্লিকেশন
250QJH200-120-110kW পাম্পটি নিম্নলিখিতগুলির জন্য মূল্যায়ন করা যেতে পারেঃ
- গভীর কূপের জল উত্তোলন
- শিল্প জল স্থানান্তর
- পৌরসভা জল সরবরাহ ব্যবস্থা
- কৃষি সেচ
- জলাধার এবং হ্রদীয় জলের স্থানান্তর
- অপরিশোধিত জল গ্রহণের প্রকল্প
- খনির পানি সরবরাহ ও নিষ্কাশন
- জল পরিশোধন কেন্দ্র
- শীতল জল সঞ্চালন
- উপযুক্ত উপকরণ নির্বাচন করার সময় সমুদ্রের পানির পরিমাণ
চূড়ান্ত উপযুক্ততা তরল, জল স্তর, ইনস্টলেশন কাঠামো এবং সিস্টেমের প্রতিরোধের উপর নির্ভর করে।
ইনস্টলেশনের প্রয়োজনীয়তা
পাম্পটি সাধারণত উল্লম্বভাবে ইনস্টল করা হয় এবং সম্পূর্ণ নিমজ্জিত অবস্থায় কাজ করে। ইনস্টলেশনের আগে, কূপের ব্যাসার্ধ, পানির স্তর, পাম্পের দৈর্ঘ্য, আউটলেট সংযোগ এবং উত্তোলনের বিন্যাস পরীক্ষা করা উচিত।
পাম্প নিম্নলিখিত অবস্থার অধীনে কাজ করা উচিত নয়ঃ
- প্রয়োজনীয় ন্যূনতম নিমজ্জনের নিচে পানির স্তর
- অবরুদ্ধ বা সীমাবদ্ধ প্রবেশদ্বার
- ভুল ধাপের ক্রম
- অনুমোদিত পরিসরের বাইরে ভোল্টেজ
- বন্ধ ডিসচার্জ ভালভের বিরুদ্ধে কাজ
- নির্বাচিত উপাদানটির সাথে অসঙ্গতিপূর্ণ তরল অবস্থা
প্রকল্পের নকশা অনুযায়ী নন-রিটার্ন ভালভ, চাপ পর্যবেক্ষণ, শুকনো রান সুরক্ষা, ওভারলোড সুরক্ষা এবং ফেজ সুরক্ষা বিবেচনা করা উচিত।
পাম্প নির্বাচন সম্পর্কিত তথ্য
250QJH200-120-110kW উপযুক্ত কিনা তা যাচাই করার জন্য, দয়া করে উল্লেখ করুনঃ
- প্রয়োজনীয় প্রবাহ মি 3 / ঘন্টা
- প্রয়োজনীয় মোট গতিশীল মাথা
- তরল প্রকার এবং জল বিশ্লেষণ
- গর্তের ব্যাস বা ইনস্টলেশনের মাত্রা
- স্ট্যাটিক এবং ডায়নামিক জল স্তর
- পাইপের ব্যাসার্ধ এবং পাইপলাইনের মোট দৈর্ঘ্য
- ভোল্টেজ, ফ্রিকোয়েন্সি এবং ফেজ
- প্রয়োজনীয় স্টেইনলেস স্টীল গ্রেড
- তারের দৈর্ঘ্য
- দৈনিক অপারেটিং ঘন্টা
- কন্ট্রোল প্যানেলের প্রয়োজনীয়তা
গুণমান পরিদর্শন এবং পরীক্ষা
সরবরাহের আগে পাম্পের কনফিগারেশনটি নিশ্চিত আদেশের প্রয়োজনীয়তার সাথে পরীক্ষা করা উচিত। পরিদর্শনটিতে পাম্পের মডেল, মোটর রেটিং, ভোল্টেজ, ফ্রিকোয়েন্সি, তারের,উপাদান এবং সরবরাহিত আনুষাঙ্গিক.
পারফরম্যান্স এবং বৈদ্যুতিক পরীক্ষাগুলি সম্মত প্রযুক্তিগত প্রয়োজনীয়তা অনুসারে পরিচালিত হতে পারে। উত্পাদনের আগে প্রকল্প-নির্দিষ্ট পরীক্ষার মান এবং নথিগুলি নিশ্চিত করা উচিত।
প্রায়শই জিজ্ঞাসিত প্রশ্ন
250QJH200-120-110kW পাম্পের নামমাত্র পরামিতি কি?
নামমাত্র অপারেটিং পয়েন্ট 200 m3/h প্রবাহ এবং 120 m মাথা, 110 kW ডুবন্ত মোটর সঙ্গে।
এই পাম্পটি কি সমুদ্রের জলের জন্য উপযুক্ত?
এটি সঠিক স্টেইনলেস স্টীল গ্রেড নির্বাচন করা হলে উপযুক্ত হতে পারে। সমুদ্রের জল প্রকল্প ক্লোরাইড ঘনত্ব, তাপমাত্রা এবং অপারেটিং অবস্থার মূল্যায়ন প্রয়োজন।জল বিশ্লেষণ অনুযায়ী ডুপ্লেক্স 2205 বা সুপার ডুপ্লেক্স 2507 বিবেচনা করা যেতে পারে.
ভোল্টেজ এবং ফ্রিকোয়েন্সি কাস্টমাইজ করা যায়?
হ্যাঁ. প্রকল্পের পাওয়ার সাপ্লাই অনুযায়ী বৈদ্যুতিক কনফিগারেশন নির্বাচন করা যেতে পারে। প্রয়োজনীয় ভোল্টেজ, ফ্রিকোয়েন্সি এবং ফেজ উত্পাদন আগে নিশ্চিত করা উচিত।
পাম্পটি কি অনুভূমিকভাবে ইনস্টল করা যায়?
অনুভূমিক ইনস্টলেশন পৃথকভাবে পর্যালোচনা করা আবশ্যক। একটি শীতল জ্যাকেট এবং উপযুক্ত সমর্থন কাঠামো প্রয়োজন হতে পারে মোটর শীতল রাখা এবং যান্ত্রিক চাপ প্রতিরোধ।
একটি উদ্ধৃতি জন্য কি তথ্য প্রয়োজন?
অনুগ্রহ করে প্রয়োজনীয় প্রবাহ, মোট মাথা, তরল প্রকার, ইনস্টলেশন গভীরতা, পাইপলাইন তথ্য, ভোল্টেজ, ফ্রিকোয়েন্সি, উপাদান প্রয়োজনীয়তা এবং তারের দৈর্ঘ্য প্রদান করুন।
