১৫০কিউজে৮০-৬০/১০-২২কিউডব্লিউ কাস্ট আয়রন সাবমার্সিবল ডিপ ওয়েল পাম্প
থ্রি-ফেজ ৪০০ভি | ৫০হার্টজ | ২২কিউডব্লিউ | কাস্ট আয়রন নির্মাণ | মাল্টিস্টেজ ডিজাইন

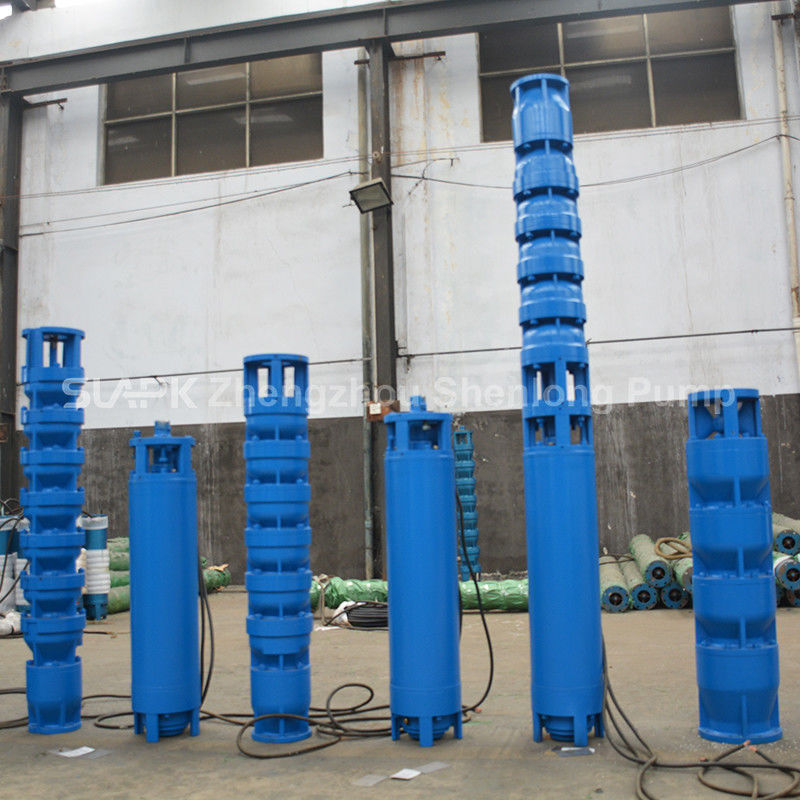

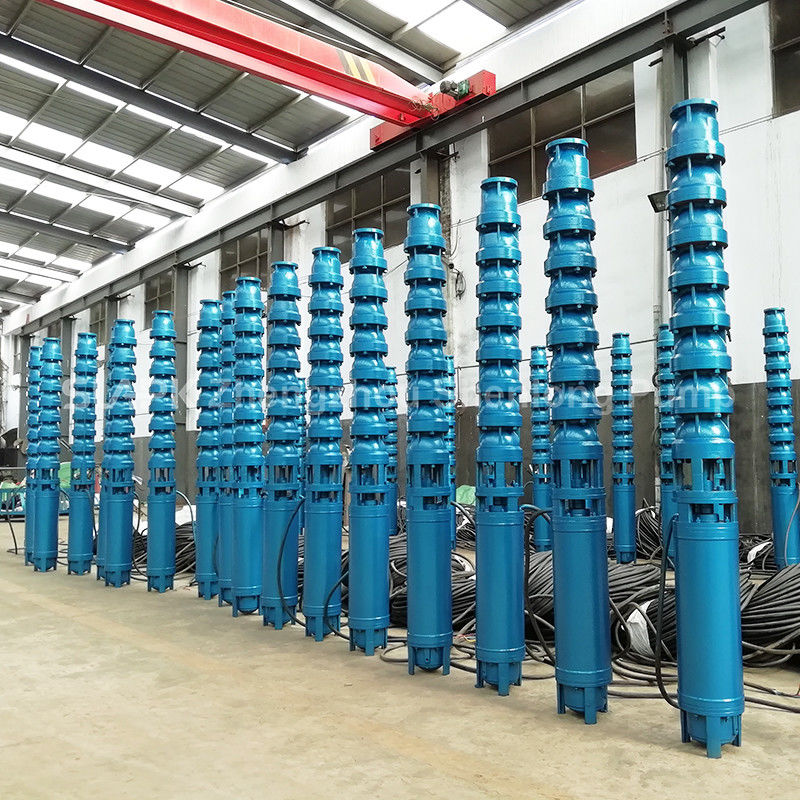

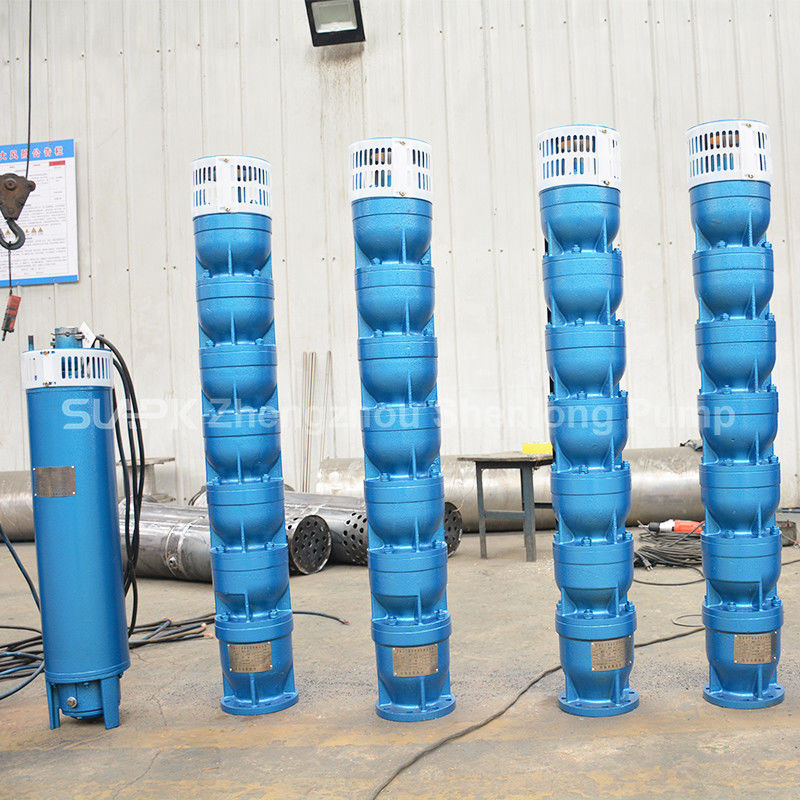

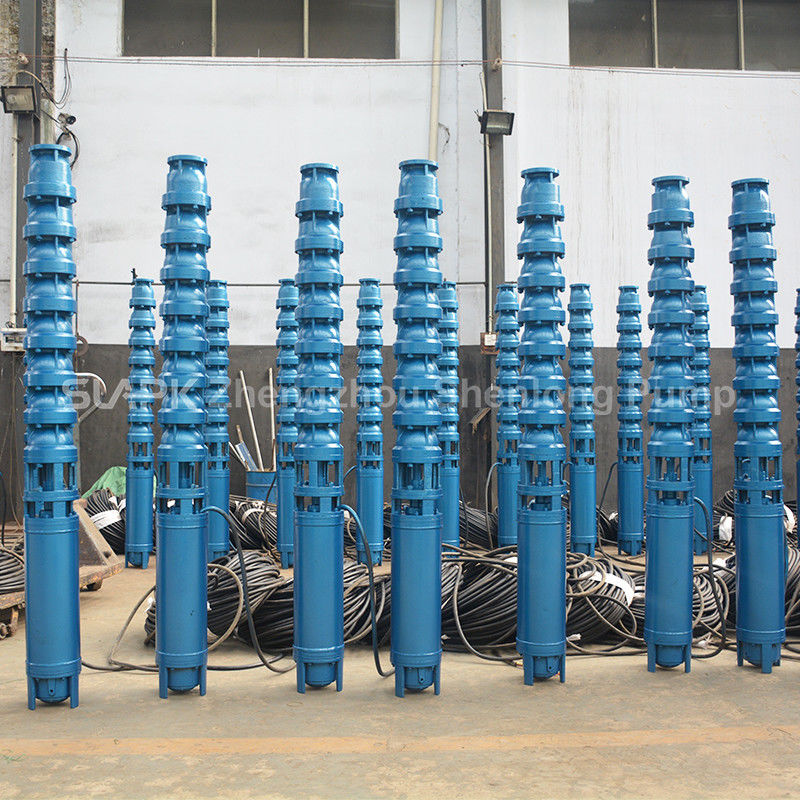

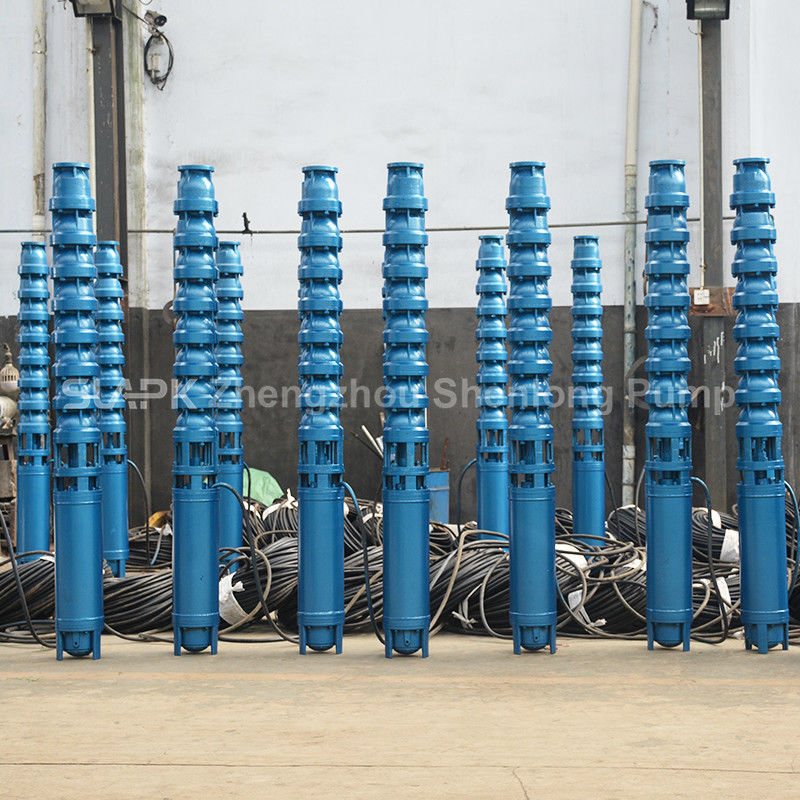

১৫০কিউজে৮০-৬০/১০-২২কিউডব্লিউ একটি উল্লম্ব মাল্টিস্টেজ সাবমার্সিবল ডিপ ওয়েল পাম্প যা ভূগর্ভস্থ জল উত্তোলন, কৃষি সেচ, জলাধার পূরণ, নির্মাণ জল সরবরাহ এবং সাধারণ শিল্প জল স্থানান্তরের জন্য ডিজাইন করা হয়েছে।
পাম্প এবং সাবমার্সিবল মোটর একটি সমন্বিত ইউনিট হিসাবে জলের নিচে কাজ করে, যা উপরের ইনস্টলেশন স্থানের প্রয়োজনীয়তা হ্রাস করে। এর মাল্টিস্টেজ হাইড্রোলিক ডিজাইন মাঝারি থেকে উচ্চ প্রবাহ এবং চাপের জন্য স্থিতিশীল জল সরবরাহ করে।
প্রধান প্রযুক্তিগত স্পেসিফিকেশন
| পণ্যের নাম |
কাস্ট আয়রন সাবমার্সিবল ডিপ ওয়েল পাম্প |
| মডেল |
১৫০কিউজে৮০-৬০/১০-২২কিউডব্লিউ |
| পাম্পের প্রকার |
উল্লম্ব মাল্টিস্টেজ বোরহোল পাম্প |
| রেটেড ভোল্টেজ |
থ্রি-ফেজ ৪০০ভি |
| রেটেড ফ্রিকোয়েন্সি |
৫০হার্টজ |
| রেটেড মোটর পাওয়ার |
২২কিউডব্লিউ |
| রেফারেন্স ফ্লো রেট |
প্রায় ৮০ ঘনমিটার/ঘন্টা |
| রেফারেন্স হেড |
প্রায় ৬০ মিটার |
| রেফারেন্স স্টেজের সংখ্যা |
১০ |
| প্রধান পাম্পের উপাদান |
কাস্ট আয়রন |
| ইনস্টলেশন পদ্ধতি |
উল্লম্ব নিমজ্জিত ইনস্টলেশন |
| প্রস্তাবিত মাধ্যম |
পরিষ্কার জল বা প্রস্তুতকারকের অনুমোদিত সীমার মধ্যে কম বালির ভূগর্ভস্থ জল |
| সাধারণ অ্যাপ্লিকেশন |
গভীর কূপের জল উত্তোলন, সেচ, জলাধার পূরণ, নির্মাণ এবং শিল্প জল সরবরাহ |
গুরুত্বপূর্ণ: উপরের ফ্লো রেট, হেড এবং স্টেজের সংখ্যা সাধারণ কিউজে-সিরিজ মডেলের নামকরণের উপর ভিত্তি করে। প্রস্তুতকারকদের মধ্যে মডেলের সংজ্ঞা, উপাদান, মাত্রা এবং কর্মক্ষমতা ভিন্ন হতে পারে। চূড়ান্ত স্পেসিফিকেশন পণ্যের নামপ্লেট, পারফরম্যান্স কার্ভ, ডেটাশিট এবং স্বাক্ষরিত প্রযুক্তিগত চুক্তি ব্যবহার করে নিশ্চিত করতে হবে।
মডেল নম্বর ব্যাখ্যা
কিউজে-সিরিজ ডিপ ওয়েল পাম্পের জন্য ব্যবহৃত সাধারণ নামকরণের পদ্ধতি অনুসারে:
১৫০: সাধারণত প্রযোজ্য বোরহোল ব্যাসের শ্রেণী নির্দেশ করে
কিউজে: একটি সাবমার্সিবল ডিপ ওয়েল পাম্প সিরিজ নির্দেশ করে
৮০: সাধারণত প্রায় ৮০ ঘনমিটার/ঘন্টা রেট করা প্রবাহ নির্দেশ করে
৬০: সাধারণত প্রায় ৬০ মিটার রেট করা হেড নির্দেশ করে
১০: সাধারণত পাম্প স্টেজের সংখ্যা নির্দেশ করে
২২কিউডব্লিউ: রেটেড মোটর পাওয়ার
৪০০ভি/৫০হার্টজ: রেটেড থ্রি-ফেজ পাওয়ার সাপ্লাই
যেহেতু প্রস্তুতকারকরা বিভিন্ন মডেল নামকরণের সিস্টেম ব্যবহার করতে পারে, তাই অর্ডার দেওয়ার আগে আউটলেট আকার, পাম্পের ব্যাস, উপাদানের কনফিগারেশন, পারফরম্যান্স কার্ভ এবং মোটর স্পেসিফিকেশন যাচাই করা উচিত।
পণ্যের বৈশিষ্ট্য
- নিমজ্জিত ডিপ-ওয়েল অপারেশন: পাম্প এবং মোটর জলের স্তরের নিচে একটি সমন্বিত ইউনিট হিসাবে কাজ করে, ইনস্টলেশন স্থান বাঁচায় এবং দীর্ঘ সারফেস-চালিত ট্রান্সমিশন শ্যাফটের প্রয়োজনীয়তা দূর করে।
- মাল্টিস্টেজ হাইড্রোলিক ডিজাইন: একাধিক ইম্পেলার পর্যায়ক্রমে চাপ বৃদ্ধি করে, পাম্পকে উচ্চতর ডিসচার্জ চাপের জন্য উপযুক্ত করে তোলে।
- থ্রি-ফেজ ইন্ডাস্ট্রিয়াল পাওয়ার সাপ্লাই: ২২কিউডব্লিউ সাবমার্সিবল মোটরটি থ্রি-ফেজ ৪০০ভি, ৫০হার্টজ পাওয়ার সাপ্লাইয়ের জন্য ডিজাইন করা হয়েছে, যা শিল্প, কৃষি এবং প্রকৌশল বৈদ্যুতিক সিস্টেমের জন্য উপযুক্ত।
- কাস্ট আয়রন নির্মাণ: কাস্ট আয়রন পাম্প বডি কাঠামোগত শক্তি সরবরাহ করে এবং নির্দিষ্ট সীমার মধ্যে পরিষ্কার জল বা কম বালির ভূগর্ভস্থ জলের জন্য উপযুক্ত।
- অ্যাপ্লিকেশনের বিস্তৃত পরিসর: বোরহোল জল উত্তোলন, কৃষি সেচ, জলাধার পূরণ, ল্যান্ডস্কেপিং, নির্মাণ জল সরবরাহ এবং শিল্প জল স্থানান্তরের জন্য উপযুক্ত।
- বৈদ্যুতিক সুরক্ষা ব্যবস্থার সাথে সামঞ্জস্যপূর্ণ: ওভারলোড, শর্ট-সার্কিট, ফেজ-লস, আন্ডার-ভোল্টেজ, ওভার-ভোল্টেজ, লিকেজ এবং ড্রাই-রানিং সুরক্ষা প্রদানকারী কন্ট্রোল প্যানেলের সাথে কাজ করে।
সাধারণ অ্যাপ্লিকেশন
- ডিপ-ওয়েল এবং বোরহোল জল উত্তোলন: স্টোরেজ ট্যাঙ্ক, জলাধার, পাইপলাইন বা বিতরণ ব্যবস্থার জন্য গভীর কূপ বা বোরহোল থেকে ভূগর্ভস্থ জল উত্তোলন।
- কৃষি সেচ: খামার সেচ, স্প্রিংকলার সেচ, ড্রিপ-ইরিগেশন স্টোরেজ সিস্টেম এবং বৃহৎ আকারের কৃষি প্রকল্পের জন্য উপযুক্ত।
- জলাধার এবং জলের ট্যাঙ্ক পূরণ: স্টোরেজ জলাধার, উঁচু ট্যাঙ্ক, ফায়ার-ওয়াটার ট্যাঙ্ক এবং অন্যান্য জল স্টোরেজ সুবিধাগুলিতে ভূগর্ভস্থ জল স্থানান্তর।
- নির্মাণ জল সরবরাহ: নির্মাণ সাইট, সড়ক প্রকল্প, খনি সহায়তা সুবিধা এবং অবকাঠামো প্রকল্পগুলিতে অস্থায়ী বা স্থায়ী জল সরবরাহ।
- শিল্প জল স্থানান্তর: প্রক্রিয়া জল সরবরাহ, শীতল জল পুনরায় পূরণ, জল-চিকিৎসা গ্রহণ এবং অন্যান্য সাধারণ শিল্প অ্যাপ্লিকেশন।
পাম্প নির্বাচন গাইড
শুধুমাত্র ২২কিউডব্লিউ মোটর রেটিং পাম্প নির্বাচনের জন্য যথেষ্ট নয়। অর্ডার দেওয়ার আগে নিম্নলিখিত তথ্যগুলি নিশ্চিত করা উচিত:
- প্রতি ঘন্টায় ঘনমিটারে প্রয়োজনীয় প্রবাহের হার
- প্রয়োজনীয় ডিসচার্জ চাপ বা মোট ডাইনামিক হেড
- বোরহোলের অভ্যন্তরীণ ব্যাস এবং মোট গভীরতা
- স্থির জলের স্তর এবং গতিশীল জলের স্তর
- উপলভ্য কূপের ফলন
- গতিশীল জলের স্তর থেকে ডিসচার্জ পয়েন্ট পর্যন্ত উল্লম্ব দূরত্ব
- পাইপলাইনের ব্যাস, মোট দৈর্ঘ্য, ফিটিংস এবং বাঁকের সংখ্যা
- জলের তাপমাত্রা, বালির পরিমাণ, পিএইচ এবং ক্ষয়কারিতা
- প্রকৃত পাওয়ার সাপ্লাই ভোল্টেজ এবং ফ্রিকোয়েন্সি
- পাম্প এবং কন্ট্রোল প্যানেলের মধ্যে তারের দৈর্ঘ্য
- প্রয়োজনীয় দৈনিক অপারেটিং সময়
- ধারাবাহিক-ডিউটি অপারেশন প্রয়োজন কিনা
মোট ডাইনামিক হেডে উল্লম্ব উত্তোলন উচ্চতা, পাইপলাইন ঘর্ষণ ক্ষতি, স্থানীয় প্রতিরোধ ক্ষতি এবং ডিসচার্জ পয়েন্টে প্রয়োজনীয় চাপ অন্তর্ভুক্ত করা উচিত।
দক্ষ এবং নির্ভরযোগ্য অপারেশনের জন্য, প্রকৃত ডিউটি পয়েন্ট পাম্প পারফরম্যান্স কার্ভে প্রস্তুতকারকের প্রস্তাবিত অপারেটিং সীমার মধ্যে থাকা উচিত।
ইনস্টলেশন নির্দেশাবলী
- ইনস্টলেশনের আগে পরিবহনের ক্ষতির জন্য পাম্প, মোটর, কেবল এবং সংযোগগুলি পরিদর্শন করুন
- উপযুক্ত উত্তোলন সরঞ্জাম এবং অনুমোদিত লোড-বহনকারী উপাদান ব্যবহার করুন
- বৈদ্যুতিক তারের মাধ্যমে পাম্পটি কখনও তুলবেন না বা ঝুলিয়ে রাখবেন না
- নিশ্চিত করুন যে সমস্ত রাইজার-পাইপ সংযোগ সুরক্ষিত এবং আলগা হওয়া থেকে সুরক্ষিত
- প্রস্তুতকারক অন্য ইনস্টলেশন পদ্ধতি অনুমোদন না করলে পাম্পটি উল্লম্বভাবে ইনস্টল করুন
- বালি এবং পলি গ্রহণ কমাতে কূপের তলদেশ থেকে একটি উপযুক্ত দূরত্বে পাম্পের ইনলেট রাখুন
- প্রস্তুতকারকের শীতলীকরণের প্রয়োজনীয়তা অনুসারে সাবমার্সিবল মোটর সম্পূর্ণরূপে নিমজ্জিত থাকে তা নিশ্চিত করুন
- প্রথম স্টার্টের আগে ইনসুলেশন রেজিস্ট্যান্স, সাপ্লাই ভোল্টেজ, ফেজ সিকোয়েন্স এবং ওয়্যারিং পরীক্ষা করুন
- প্রয়োজনে একটি উপযুক্ত নন-রিটার্ন ভালভ, আইসোলেশন ভালভ, প্রেসার গেজ এবং ফ্লো-মনিটরিং ডিভাইস ইনস্টল করুন
- দীর্ঘ সময়ের জন্য জল ছাড়া বা সম্পূর্ণ বন্ধ ডিসচার্জ ভালভের বিপরীতে পাম্প চালাবেন না
- মোটর রেটিং, তারের দৈর্ঘ্য, স্টার্ট করার পদ্ধতি এবং অনুমোদিত ভোল্টেজ ড্রপ অনুসারে পাওয়ার কেবল নির্বাচন করুন
- বৈদ্যুতিক ইনস্টলেশন এবং রক্ষণাবেক্ষণ যোগ্যতাসম্পন্ন কর্মীদের দ্বারা সম্পাদিত হতে হবে
অপারেশন এবং রক্ষণাবেক্ষণ
অপারেশনের সময়, নিয়মিতভাবে মোটর কারেন্ট, ভোল্টেজ, ফ্লো রেট, ডিসচার্জ চাপ, জলের গুণমান, কম্পন এবং কন্ট্রোল-প্যানেলের স্থিতি পর্যবেক্ষণ করুন।
নিম্নলিখিত কোনও শর্ত দেখা দিলে পাম্প বন্ধ করুন এবং সিস্টেমটি পরিদর্শন করুন:
- অস্বাভাবিকভাবে উচ্চ বা নিম্ন মোটর কারেন্ট
- প্রবাহের হারে উল্লেখযোগ্য হ্রাস
- অপর্যাপ্ত ডিসচার্জ চাপ
- নিয়মিত কন্ট্রোল-প্যানেল ট্রিপিং
- অস্বাভাবিক শব্দ বা কম্পন
- বালির পরিমাণে হঠাৎ বৃদ্ধি
- অস্থির পাওয়ার সাপ্লাই
- কেবল বা সংযোগ অতিরিক্ত গরম হওয়া
দীর্ঘমেয়াদী স্টোরেজের পরে পাম্প পুনরায় চালু করার আগে, কেবল ইনসুলেশন, বৈদ্যুতিক সংযোগ, নিয়ন্ত্রণ ব্যবস্থা, পাইপওয়ার্ক এবং অ্যাক্সেসযোগ্য ঘূর্ণায়মান উপাদানগুলি পরিদর্শন করুন।
প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
১৫০কিউজে৮০-৬০/১০ মানে কি?
সাধারণ কিউজে-সিরিজ নামকরণের কনভেনশন অনুসারে, "১৫০" সাধারণত প্রযোজ্য বোরহোল ব্যাসের শ্রেণীকে বোঝায়, "৮০" প্রায় ৮০ ঘনমিটার/ঘন্টা প্রবাহের হার নির্দেশ করে, "৬০" প্রায় ৬০ মিটার হেড নির্দেশ করে এবং "১০" দশটি পাম্প স্টেজ নির্দেশ করে। প্রস্তুতকারকের সাথে মডেলের সঠিক সংজ্ঞা নিশ্চিত করতে হবে।
এই পাম্পটি কি ৩৮০ভি পাওয়ার সাপ্লাইতে চলতে পারে?
এই পণ্যটি থ্রি-ফেজ ৪০০ভি, ৫০হার্টজ পাওয়ার সাপ্লাইয়ের জন্য নির্দিষ্ট করা হয়েছে। ৩৮০ভি নেটওয়ার্কে অপারেশন মোটরের নামপ্লেটে দেখানো অনুমোদিত ভোল্টেজ পরিসীমা এবং প্রকৃত সাইটের ভোল্টেজ অবস্থার উপর নির্ভর করে। ভিন্ন সাপ্লাই ভোল্টেজে পাম্প সংযোগ করার আগে সর্বদা সরবরাহকারী বা মোটর প্রস্তুতকারকের কাছ থেকে লিখিত নিশ্চিতকরণ পান।
২২কিউডব্লিউ পাম্পের জন্য কোন কন্ট্রোল প্যানেল প্রয়োজন?
কন্ট্রোল প্যানেলটি অবশ্যই ২২কিউডব্লিউ থ্রি-ফেজ মোটর, নির্বাচিত স্টার্ট করার পদ্ধতি, স্থানীয় পাওয়ার সাপ্লাই এবং অপারেটিং অবস্থার সাথে মিলতে হবে। প্রস্তাবিত সুরক্ষা ফাংশনগুলির মধ্যে রয়েছে শর্ট-সার্কিট, ওভারলোড, ফেজ-লস, আন্ডার-ভোল্টেজ, ওভার-ভোল্টেজ, লিকেজ এবং ড্রাই-রানিং সুরক্ষা। দীর্ঘ পাওয়ার কেবল ব্যবহার করার সময় ভোল্টেজ-ড্রপ গণনাও প্রয়োজন।
এই কাস্ট আয়রন পাম্প কি বালুকাময় জল পরিচালনা করতে পারে?
এই পাম্পটি প্রাথমিকভাবে প্রস্তুতকারকের নির্দিষ্ট সীমার মধ্যে পরিষ্কার জল বা কম বালির ভূগর্ভস্থ জলের জন্য তৈরি করা হয়েছে। উচ্চ বালির পরিমাণ ইম্পেলার, ডিফিউজার, বিয়ারিং এবং অন্যান্য হাইড্রোলিক উপাদানগুলির পরিধানকে ত্বরান্বিত করতে পারে। বালুকাময় জলের জন্য, একটি পরিধান-প্রতিরোধী কনফিগারেশন অনুরোধ করুন বা ঘষিয়া তুলিয়া ফেলিতে সক্ষম মিডিয়ার জন্য বিশেষভাবে ডিজাইন করা পাম্প নির্বাচন করুন।
এটি কি ক্ষয়কারী তরল পাম্প করতে পারে?
একটি স্ট্যান্ডার্ড কাস্ট আয়রন সাবমার্সিবল পাম্প শক্তিশালী অ্যাসিডিক, ক্ষারীয়, লবণাক্ত বা রাসায়নিকভাবে ক্ষয়কারী তরলের জন্য সুপারিশ করা হয় না। ক্ষয়কারী জলের জন্য, জলের গুণমান বিশ্লেষণের উপর ভিত্তি করে স্টেইনলেস স্টিল বা অন্য কোনও উপযুক্ত ক্ষয়-প্রতিরোধী উপাদান নির্বাচন করুন।
পাম্প কি অবিচ্ছিন্নভাবে চলতে পারে?
যখন পাম্পটি সঠিকভাবে নির্বাচিত হয়, সম্পূর্ণরূপে নিমজ্জিত থাকে, পর্যাপ্তভাবে শীতল হয় এবং প্রস্তাবিত পারফরম্যান্স সীমার মধ্যে পরিচালিত হয় তখন অবিচ্ছিন্ন অপারেশন সম্ভব হতে পারে। অনুমোদিত ডিউটি ক্লাস, প্রতি ঘন্টায় সর্বাধিক স্টার্টের সংখ্যা এবং শীতলীকরণের প্রয়োজনীয়তা মোটর ডেটাশিট থেকে নিশ্চিত করতে হবে।
উদ্ধৃতির জন্য কি তথ্য প্রয়োজন?
অনুগ্রহ করে নিম্নলিখিতগুলি সরবরাহ করুন: প্রয়োজনীয় প্রবাহের হার, প্রয়োজনীয় মোট হেড বা আউটলেট চাপ, বোরহোলের ব্যাস এবং গভীরতা, স্থির এবং গতিশীল জলের স্তর, উপলব্ধ কূপের ফলন, জলের তাপমাত্রা এবং বালির পরিমাণ, পাওয়ার সাপ্লাই ভোল্টেজ এবং ফ্রিকোয়েন্সি, প্রয়োজনীয় তারের দৈর্ঘ্য, পাইপের ব্যাস এবং মোট পাইপলাইনের দৈর্ঘ্য, দৈনিক অপারেটিং ঘন্টা, ইনস্টলেশন অবস্থান এবং প্রয়োজনীয় আনুষাঙ্গিক।
প্রস্তাবিত আনুষাঙ্গিক
ইনস্টলেশনের উপর নির্ভর করে, সম্পূর্ণ পাম্পিং সিস্টেমে অন্তর্ভুক্ত থাকতে পারে:
- সাবমার্সিবল মোটর
- জলরোধী পাওয়ার কেবল
- পাম্প কন্ট্রোল প্যানেল
- নন-রিটার্ন ভালভ
- আইসোলেশন ভালভ
- রাইজার পাইপ
- কেবল সংযোগকারী
- ওয়েলহেড সাপোর্ট কম্পোনেন্ট
- প্রেসার গেজ
- ফ্লো মিটার
- জল-স্তর সেন্সর
- ড্রাই-রানিং সুরক্ষা ডিভাইস
সমস্ত সরবরাহকৃত উপাদান এবং আনুষাঙ্গিক চূড়ান্ত উদ্ধৃতিতে স্পষ্টভাবে তালিকাভুক্ত করা উচিত।
