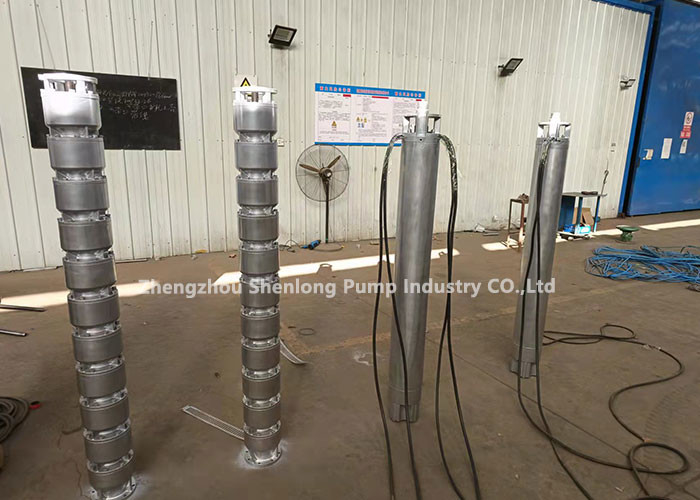

স্টার-ডেল্টা কন্ট্রোল প্যানেল সহ 20 লিটার/সেকেন্ড বিশুদ্ধ পানির ভূগর্ভস্থ ডুবন্ত পাম্প

পণ্যের বর্ণনা

স্টার-ডেল্টা কন্ট্রোল প্যানেল সহ 20 লিটার / সেকেন্ড 220 মি 10 ইঞ্চি কেসিং ওয়াটার আন্ডারগ্রাউন্ড ডুবযোগ্য পাম্প স্পেসিফিকেশন

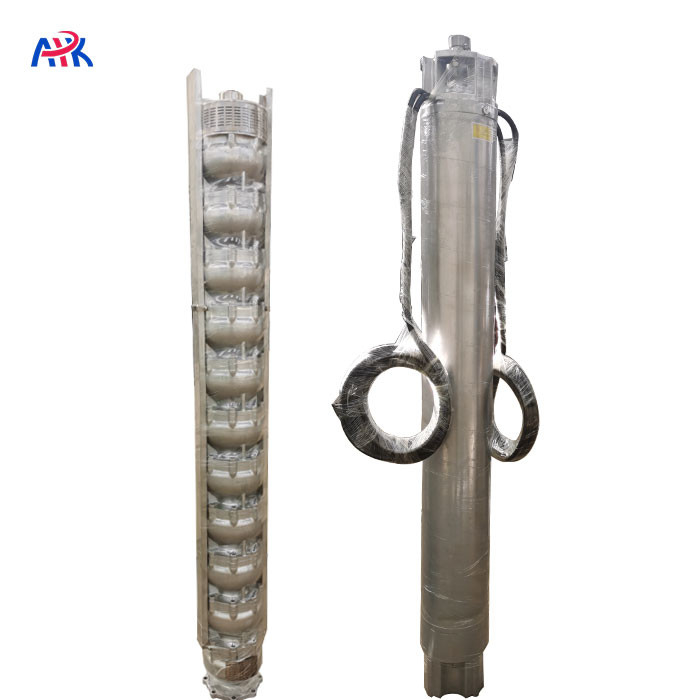

ভূগর্ভস্থ ডুবন্ত পাম্প মডেলঃ

1. টাইপঃ 200QJH72-177-63

2পাম্পের ব্যাসার্ধ: ৮ ইঞ্চি

3. আউটলেট ব্যাসার্ধঃ 4 "

4প্রবাহঃ 20l/s অথবা 72m3/h

5মাথা মিটারঃ ১৭৭ মিটার

6বিদ্যুৎ সরবরাহঃ 63kw 85hp, 121.5A, 3phase 400v 50hz

7উপাদানঃ AISI 304

20 লিটার/সেকেন্ডের ভূগর্ভস্থ পানির নিমজ্জনযোগ্য পাম্পের প্রযুক্তিগত বৈশিষ্ট্যঃ

1. পাম্পের শরীর

পাম্পের দেহটি জিংক মুক্ত ব্রোঞ্জ, স্টেইনলেস স্টীল/এআইএসআই ৩১৬ বা ঢালাই লোহার তৈরি হতে হবে। শরীরটি কমপক্ষে দেড় (1.৫) বারে শট-অফ হেড.

2ইম্পেলার

ইম্পেলারগুলি উচ্চ মানের জিংক মুক্ত ব্রোঞ্জ বা স্টেইনলেস স্টীল থেকে ঢেলে দেওয়া উচিত। বন্ধ প্রকারের ইম্পেলারগুলির ক্ষেত্রে, বাটিগুলি পুনর্নবীকরণযোগ্য প্রকারের পরিধান রিং দিয়ে সজ্জিত করা উচিত,জিংকমুক্ত ব্রোঞ্জ থেকে তৈরি এবং এর ভারবহন পৃষ্ঠ বড়, এআইএসআই ৩১৬ বা থার্মোপ্লাস্টিক রেজিজিন স্টেইনলেস স্টীল দিয়ে সজ্জিত।

3শ্যাফ্ট

পাম্প শ্যাফ্টটি স্টেইনলেস স্টিলের হতে হবে এবং পুনর্নবীকরণযোগ্য, শক্ত স্টেইনলেস স্টিলের হাতা/এআইএসআই 420 দিয়ে সজ্জিত জার্নালগুলি থাকতে হবে।

4বোল্ট অ্যান্ড নটস

সমস্ত বোল্ট, বাদাম, স্টাড, ওয়াশার ইত্যাদি স্টেইনলেস স্টিল থেকে তৈরি করা হবে।

পাম্পটি সরাতে পারা শ্যাফট লেয়ারিং আঙ্গুল, লেয়ারিং বুশ, কেসিং পরিধান রিং এবং ইম্পেলার পরিধান রিং দিয়ে সজ্জিত করা হবে।প্রতিটি ইম্পেলার সনাক্তযোগ্য দূরত্ব হাতা বা অনুরূপ দ্বারা খাদে অবস্থিত করা উচিত, যাতে ঘোরানো উপাদানটির পুনরায় সমাবেশ সঠিক পরিমাপের প্রয়োজন ছাড়াই সম্পন্ন করা যায়।ঘূর্ণনশীল সমন্বয়কে স্থিতিশীল এবং গতিশীলভাবে ভারসাম্যপূর্ণ করা হবে, তারপরে প্রতিটি অংশকে চিহ্নিত করা হবে এবং রক্ষণাবেক্ষণের পরে অভিন্ন পুনরায় একত্রিত করা নিশ্চিত করার জন্য চিহ্নিত করা হবে.

5ডিফিউজার

ডিফিউজার থার্মোপ্লাস্টিক রজন তৈরি করা হয়

6লেয়ারিং

লেয়ারগুলিকে পানিতে তৈলাক্ত করা হবে এবং যদি কাঁচামালের ধরণের লেয়ার ব্যবহার করা হয় তবে লেয়ার উপাদানটি ধাতব হাউজে সুরক্ষিতভাবে আবদ্ধ করা হবে।রাবারের বিয়ারিং ব্যবহার করা যাবে শুধুমাত্র যদি পর্যাপ্ত চাপের পার্থক্য থাকে যাতে বিয়ারিংয়ের পর্যাপ্ত তৈলাক্তকরণ এবং শীতলকরণ সম্ভব হয়।.

7স্টেজ কেসিং

স্টেজ কেসিং AISI 316 থেকে তৈরি করা হয়

8মোটর

ডুবন্ত মোটরটি সম্পূর্ণরূপে বন্ধ ধরণের হতে হবে, যা ৪০০ ভোল্ট ৫০ হার্জ, ৩ ফেজ এসিতে পানির অধীনে অবিচ্ছিন্নভাবে কাজ করতে পারে।মোটরের পারফরম্যান্স BS 5000 এর সংশ্লিষ্ট বিভাগ অনুসারে হতে হবে: পার্ট 99. বৈদ্যুতিক মোটর Rewindable হয়. মোটর কেসিং AISI 316 হয়

100% পাম্প ইউনিট কারখানায় পরীক্ষা করা হয়

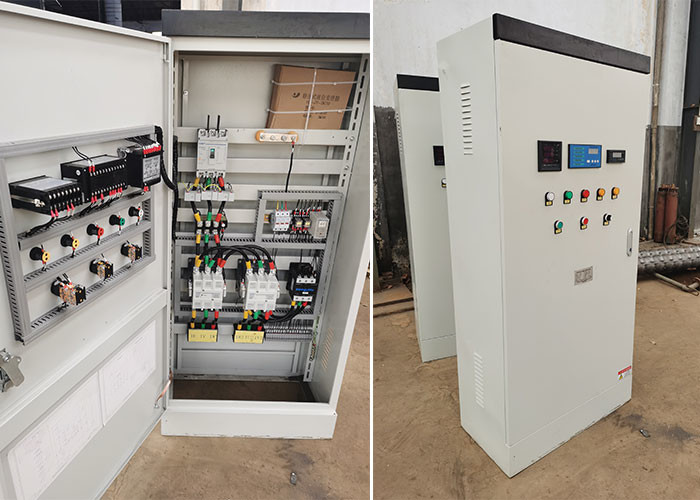

কন্ট্রোল বোর্ড

স্টার্ট সিস্টেম হল স্টার ডেল্টা। তাপমাত্রা সুরক্ষার জন্য কমপক্ষে তিনটি (3) থার্মোস্ট্যাট রয়েছে।

কন্ট্রোল প্যানেল (অন্তর্ভুক্ত কিন্তু সীমাবদ্ধ নয়):-

1এসি ভোল্টমিটার

2. এসি এম্পমিটার

3. উভয় ভোল্টেজ এবং বর্তমান জন্য নির্বাচন সুইচ

4. ফ্রিকোয়েন্সি মিটার

5প্রধান সুইচ

6সার্কিট ব্রেকার

7ভোল্টেজ নিয়ন্ত্রক

8সোর্স ল্যাম্প এবং জল স্তর সেন্সর

৭৫ কিলোওয়াট কন্ট্রোল সিস্টেম স্টার-ডেল্টা, প্লিজ এখানে PE100 থার্মিস্টর সংযুক্ত আছে।

বৈশিষ্ট্যঃ পাম্পটি চালু এবং বন্ধ করুন, ওভারলোড, শুকনো রান, ফেজ লস বা শর্ট সার্কিটের ক্ষেত্রে পাম্পটি সুরক্ষিত করুন, PT100 থার্মিস্টার দিয়ে।

পাওয়ার ক্যাবল

ফ্ল্যাট 600/1000 ভোল্ট গ্রেড এবং উচ্চ পরিবাহিতা টিনযুক্ত তামার তারের conductors, EPR বিচ্ছিন্ন এবং সুপার শক্ত রাবার sheath সঙ্গে গঠিত।

রাউন্ড কন্ট্রোল ক্যাবল
